一、開關柜二次回路綜述

開關柜的主要部分包括：真空斷路器、電流互感器、就地安裝的微機保護裝置、操作回路附件(把手、指示燈、壓板等等)、各種位置輔助開關。其中，斷路器與電流互感器安裝在開關柜內部，微機保護、附件、電度表安裝在繼電器室(沿用以前的叫法，其實已經沒有繼電器了)的面板上，端子排與各種電源空氣開關安裝在繼電器室內部，端子排通過控制電纜或專用插座與斷路器機構連接。

理解開關柜的二次接線，我們需要找到兩份圖紙：微機綜保廠家提供的保護原理圖、接線圖；開關柜廠家提供的二次原理圖、配線圖、端子排圖、斷路器機構原理圖。

綜保廠家圖紙是開關柜廠家的設計原始依據，也是我們審核開關柜廠家圖紙的依據。開關柜廠的原理圖一般都是根據微機保護的原理圖修改的，再示意性的畫出電流、電壓、信號量的輸入，控制量的輸出。

二、中置開關柜的二次接線

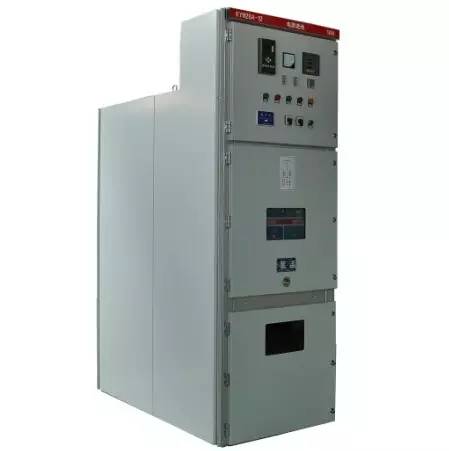

KYN28A中置柜是城區變電站使用最多的10kV開關柜型式，由柜體和可抽出部件(中置式手車)兩部分組成。柜體分為手車室、主母線室，電纜室。繼電器儀表室。如下圖所示。

1、繼電器室

繼電器室的面板上，安裝有微機保護裝置、操作把手、保護出口壓板、指示燈(合位紅燈、分位綠燈、儲能完成黃燈);繼電器室內，安裝有端子排、微機保護控制回路直流電源開關、微機保護工作直流電源、儲能電機工作電源開關(直流或交流)。

2、手車(斷路器)室

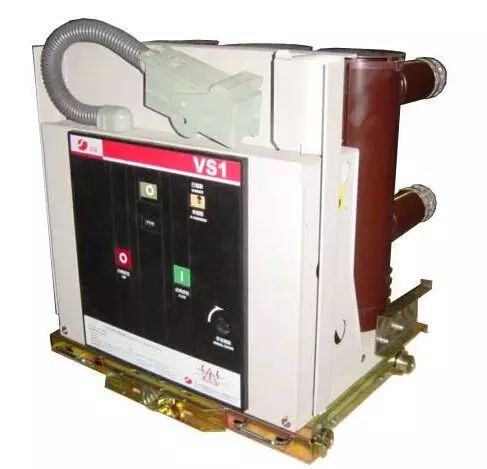

中置柜最常用的斷路器是VS1真空斷路器，斷路器機構內的接線通過專用插座與繼電器室的端子排聯接。插頭的一段與斷路器機構固定連接，另一段是一個專用插頭，配套的插座安裝在斷路器室的右上方，從插座引出線接至繼電器室端子排。為了搞明白二次回路，我們需要對操作過程進行一定的了解。

中置柜斷路器手車有三個位置：斷開、試驗、運行(需要注意的是，斷路器手車和斷路器是兩個概念，斷路器手車其實就是斷路器和它的座)。正常運行時，斷路器手車在運行位置，斷路器在合閘位置，二次線插頭與插座聯接;手動跳閘后，斷路器在分閘狀態、手車在運行位置;用專用搖把將斷路器手車搖出，至試驗位置，可以將二次插頭拔下(手車在運行位置時拔不下來)；繼續搖，手車退出斷路器室，處于斷開位置。

斷開位置：斷路器與一次設備(母線)沒有聯系，失去操作電源(二次插頭已經拔下)，斷路器處于分閘位置;

試驗位置：二次插頭可以插在插座上，獲得電源。斷路器可以進行合閘、分閘操作，對應指示燈亮;斷路器與一次設備沒有聯系，可以進行各項操作，但是不會對負荷側有任何影響，所以稱為試驗位置。

運行位置：斷路器與一次設備有聯系，合閘后，功率從母線經斷路器傳至輸電線路。

中置柜沒有傳統意義上隔離開關的概念，手車在試驗位置時，就相當于傳統的隔離開關斷開，即斷路器與主電路(一次母線)有了明顯斷開點。

3、繼電器室

95X系列微機保護裝置是我公司為中置柜而設計的微機保護裝置，具有體積小。功能全等特點。可以實現三段式過流。過壓。欠壓、三相重合閘、反時限等常規繼電保護功能。

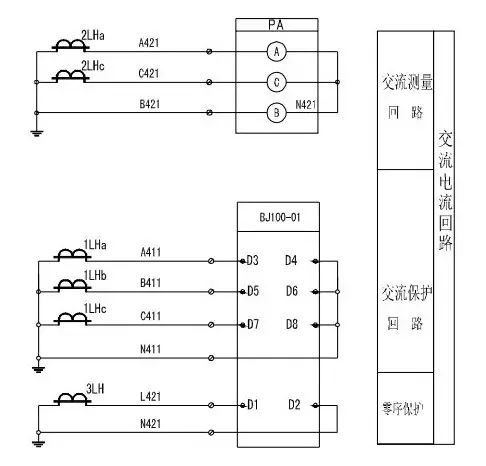

（1）電流回路

從下圖可以看出。需要接入的CT模擬量為A、B、C、相電流。(當然有些工程中接入的是A、C兩相，不完全星形法)微機保護裝置上也可以顯示出一次電氣量，電氣量取自保護級。如果對精度有特殊要求。可以取測量級串接電流表既可

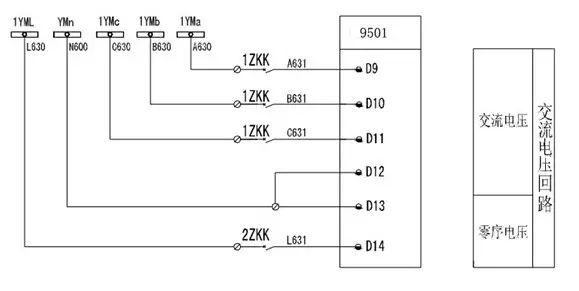

（2）電壓回路

從上圖可以看出需要接入的PT模擬量為A、B、C、相電壓。當然如果有需要可以接入零序電壓進行零序電壓保護。由圖可以看出此接法為星形/星形接法。如果是V/v接法把D9和D12短接既可。

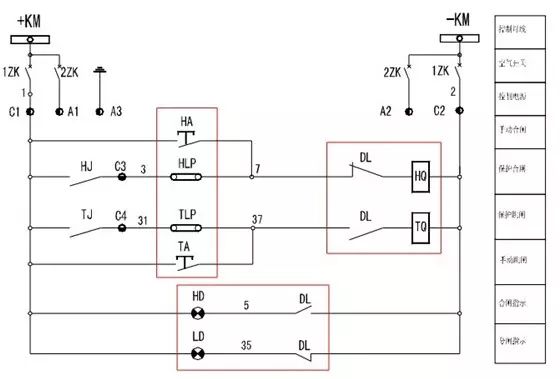

（3）操作回路

從上圖可以看出。95X的操作回路整體比較簡單。直觀。比傳統的綜保操作和使用起來更加的方便。通俗易懂。更容易上手操作。紅色框內的設備并不是95X的一部分，它們由開關柜廠家提供，安裝在繼電器室面板上。和連接到斷路器合位位置的。

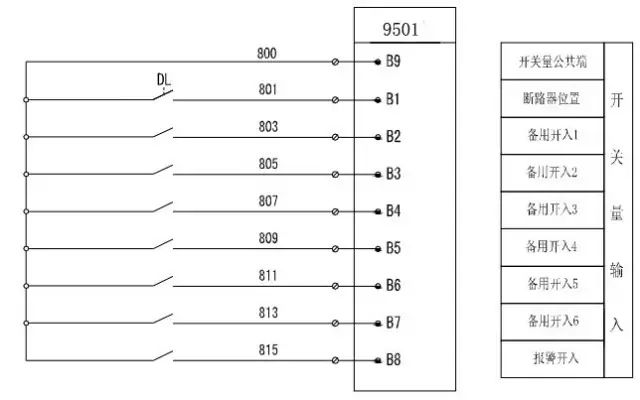

（4）開入量回路

以上為裝置的遙信(開關量)回路。與110kV電壓等級設備的保護裝置不同，35/10kV設備的保護、測控是一體化設計，即整合在一個裝置中。除去斷路器位置。其它的開入量均可能自行定義。同時還提供一路報警開入信號。可以實現非電量跳閘的信號開入。

三、關于B相電流互感器

B相電流互感器的作用：一般提到都是只裝A、C相電流互感器，現在為什么裝B相CT呢？這主要是考慮到小電流接地選線功能。10kV架空線路，在單相接地時允許繼續運行一段時間，但是需要確定是哪條線路接地，以便盡快查線檢修，即“選線”。選線的依據是，該線路的零序電流是否為零。零序電流為三相電流的矢量和，正常時理論值為零，單相接地時，實測零序電流不為零，即可判斷該線路故障，所以，需要配置三相CT來計算零序電流。對于電纜出線而言，在高壓(10kV)電纜上配置了專用的零序電流互感器，不需要再用三相CT之和來計算，所以配置A、C兩相CT來實現保護功能即可。
