系統概述

      城市軌道交通（地鐵、輕軌）由于其污染小、運量大，對于緩解人口密集型大城市的交通壓力起著不可替代的作用。但是，城市軌道交通系統作為流動的、人員高度集中的公共場所，尤其是高峰時期，大量擁擠人群的環境，存在諸多的不安全因素，使犯罪分子有可乘之機，要提高列車管理質量和安全程度，僅僅依靠人力是不夠的，在列車內部推行視頻監控系統，將能極大的解決上述矛盾。通過此系統能夠實現多角度的實時記錄列車運營過程中的視頻資料。能對乘客的容貌進行記錄，保證了發生形式案件之后追查和劃分責任提供強有力的證據。因而設置城市軌道交通的安全視頻監控系統十分必要。

      系統構成

      CCTV車載監控系統的基本構成為：
      采集圖像的攝像機或成像裝置 (前端采集單元)
      數據的傳輸裝置（無線網絡單元）
      車載控制設備（主控單元）
      圖像的處理與顯示設備（終端顯示單元）

      系統主要對軌道交通客車進行監控，在每節車廂配備兩個監控攝像機，監控攝像機采集各車廂現場視頻信息，每四個監控點配備一個四路硬盤錄像機, 就是每兩節車廂配備一個負責把攝像機的模擬視頻信號轉變成數字信號，同時進行壓縮錄像。通過網絡將數字信號傳送到列車駕駛室的MEC-5002主機上。

　　  在車廂兩頭的駕駛室安裝一個15寸液晶顯示器，方便列車長或乘務員觀察本列車的情況，在人員暴滿的情況下可以不用擠進人堆也能對觀察到整個列車的情況。方便對各個車廂進行聯網集中監控和管理。

　　  結合無線CDMA或無線局域網WiFi傳輸設備，列車沿線附近的車站可以進行無線動態監控和數據傳輸，方便指揮調度和管理。

　　  MEC-5002是整個車載監控系統的核心，直接決定了監控系統的性能好壞。由于列車不同于銀行、樓宇、小區等固定監控場所，它處于室外顛簸移動的狀態，而且溫度、濕度變化很大，灰塵很多，工作環境惡劣，因此對工控機的要求更高。車載MEC-5002已廣泛應用于警車、校車、運鈔車、救護車等各種移動監控場所，產品可靠性得到實際考驗。

      系統要求
      1、穩定性高、適應溫度變化。
      2、抗磁抗震性強，不會因此產生死機現象。
      3、體積小，終端設備應該放在機車駕駛室隱蔽不易發現的地方。
      4、操作方便，在顯示屏上提供按鍵方式或觸摸屏方式方便司機應答。
      5、運行速度快，圖像在上傳及下載的過程中要求數據處理速度快。
      6、可直流供電，機車上多數使用的是直流供電，要求主控單元能夠在直流供電情況下進行工作。
      7、擴展性強，隨著技術的成熟，終端設備在不需要完全更換的情況下功能得到擴展。

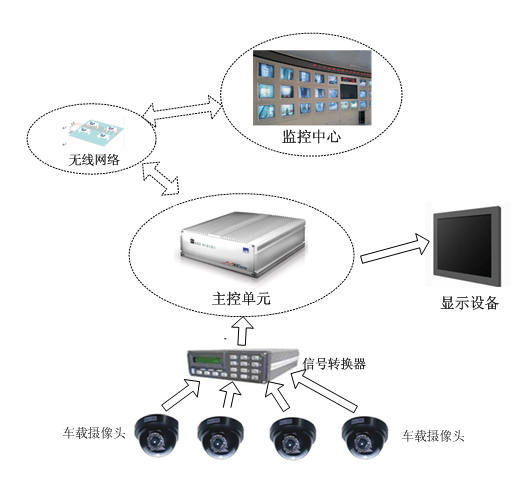

     系統框圖

      系統配置

      主控單元配置清單：
      型號：MEC-5002
      CPU：Pentium-M 1.8G  內存：512M或1G   網口：2個  串口：6個
      MEC-5002是一款工業級原裝低功耗無風扇嵌入式整機，主要優點板載低功耗CPU，無風扇，在板內存（可擴展），安裝CF卡，同時采用密封鋁合金加固機殼，結構緊湊，堅固；外殼兼作散熱用，接口直接從主板上引出。產品結構合理、堅固，安裝、使用方便；散熱性能良好，工作可靠；防護性能與抗干擾性能優異。可以滿足震動大，灰塵多，電磁干擾嚴重的惡劣環境的使用。

      系統評價

      車載CCTV系統是安全技術防范體系中的一個重要組成部分，是一種先進的、防范能力極強的綜合系統，系統還可以與防盜報警系統等其它安全技術防范體系聯動運行，使其防范能力更加強大。由于系統處于移動顛簸狀態中，且處于濕度大、灰塵多的惡劣環境中，要求工業產品必須能穩定可靠的運行。研祥的MEC嵌入式無風扇全封閉整機產品無疑為CCTV車載監控提供了理想的解決方案。
