熱過載繼電器

發布日期：2022-10-09 點擊率：128

熱過載繼電器（thermal over-load relay）利用電流通過發熱元件所產生的熱效應而反時限動作的繼電器，簡稱熱繼電器。熱繼電器廣泛地被用作交流電動機的過載保護，有得還用作電動機的斷線保護。

熱過載繼電器由雙金屬片、發熱元件、觸點、機械傳動機構及附件等組成。其中，雙金屬片由具有不同線膨脹系統的兩個金屬片碾壓復合而成。線膨脹系數大的金屬片稱為主動片，線膨脹系數小的金屬片被稱為被動片。當金屬片受熱時，每一種金屬都伸長，但因線膨脹系數不同，金屬片的伸長幅度不同，從而使雙金屬片向被動片一側彎曲，溫度越高，彎曲越大，當達到一定彎曲程度時，通過機械傳動機構使串聯在控制回路中的觸點斷開，，切斷被控主電路的電源，起到保護作用。

雙金屬片受熱可采用直接加熱、間接加熱和復式加熱3種方法：

①直接加熱。使電流通過雙金屬片本身自行加熱。

②間接加熱。將康銅或鎳鉻合金等電阻材料制成的發熱元件串接于被保護設備的主電路中，當電流通過發熱元件時產生熱量，使置于熱元件附近的雙金屬片受熱。

③復式加熱。同時采用直接加熱和間接加熱兩種方式使雙金屬片受熱。

熱過載繼電器的結構和工作原理如圖1所示，圖中95、96、97、98表示觸點符號。熱過載繼電器外形見圖2。

熱過載繼電器裝有電流調節凸輪用以調節整定電流，可以無級地在整定區域內將整定電流調到規定的值；溫度補償裝置可以保證其動作特性在周圍介質溫度-20～60℃的范圍內基本不變。復位按鈕用以調節復位方式，有手動和自動兩種復位狀態，在“手動復位”位置上，操動試驗按鈕后，熱過載繼電器停留在斷開狀態，必須用復位按鈕才能使其重新復位；在“自動復位”位置上，當松開試驗按鈕時可以立即自動復位。試驗按鈕可模擬繼電器脫扣，使動斷觸點斷開而動合觸點閉合。還有差動式斷相/三相不平衡保護。

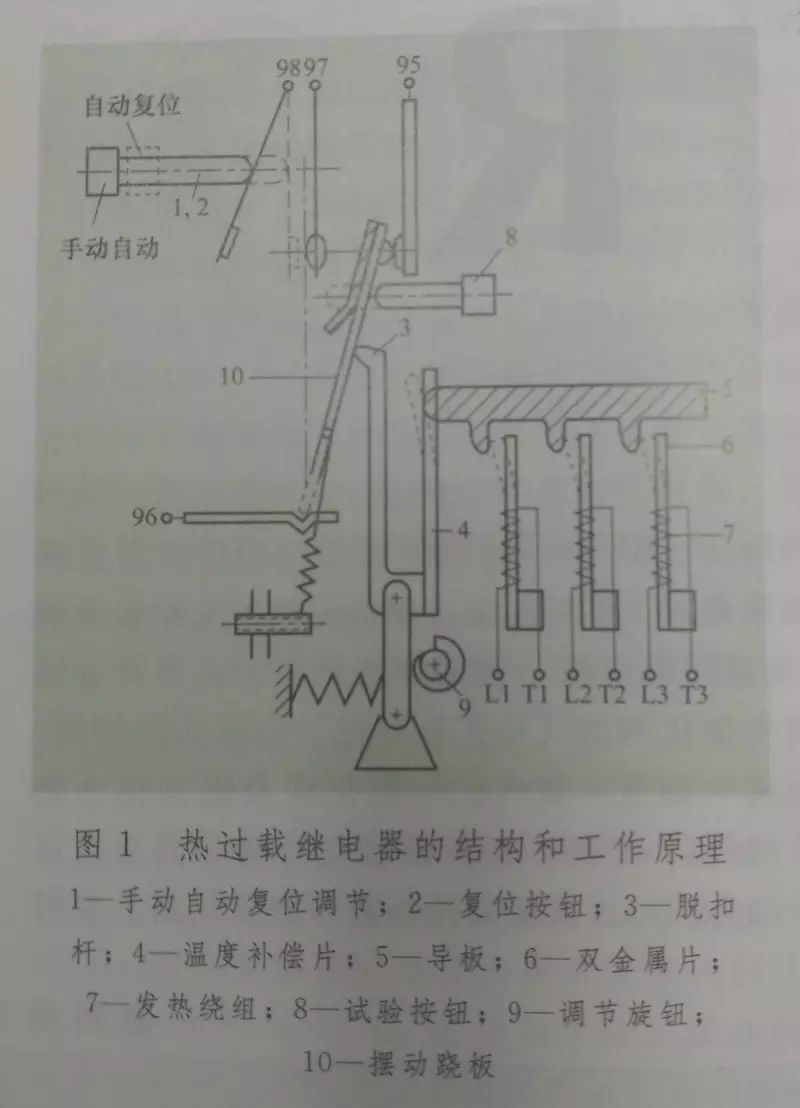

圖1熱過載繼電器的結構和工作原理

使用熱過載繼電器時應將發熱元件或雙金屬片直接串接于被保護設備的主電路中，將繼電器觸點接于相應的控制電路中，如將熱過載繼電器的動斷觸點串接于接觸器線圈回路，動斷觸點動作可實現分?jǐn)嘀麟娐返淖詣?dòng)保護，而其動合觸點根據需要與指示燈或其他信號回路相連接，以便及時反映電路工作狀態及進行信號監視。

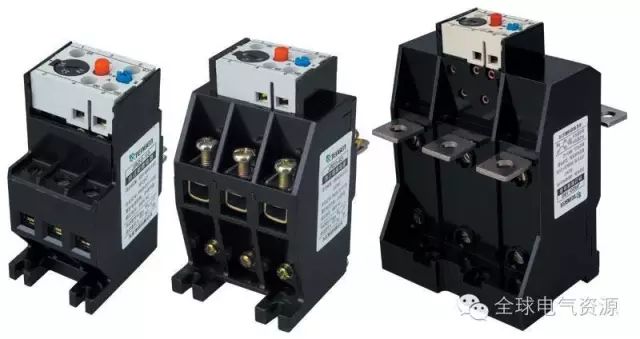

圖2熱過載繼電器

由于熱過載繼電器測量元件有熱慣性，使動作有延時，所以其動作特性為反時限特性（見熔斷器）。這使得熱過載繼電器只能作為用電設備或電路的過負荷保護，而不能作為短路保護。因此，熱過載繼電器應與熔斷器串聯連接，配合作用，當發生短路故障時由熔斷器進行保護。
