各位電工行業從業者和愛好者們，是否聽說過tda2030功放電路，這個基礎電路常常被運用在各個領域，在人們的生活也很常見。那么你知道這個電路的運作方式是什么嗎?接下來小編將會結合tda2030功放電路圖，讓你更加清楚了解。

tda2030應用電路一：雙電源供電BTL音頻功放電路

BTL 功放電路能把單路功放的輸出功率(PMONO)擴展4倍，但實際上卻受到集成電路本身功耗和最大輸出電流的限制，該電路若在VS=±14V工作時，PO=28W。

若在VS=±16V或±18V(TDA 2030A)工作時，輸出功率會增加，但調試中應密切注視兩塊電路輸出端(④腳)的直流電平，它們對地的電平都近似為零，為

tda2030應用電路二：?jiǎn)坞娫垂╇娨纛l功率放大器

單電源供電音頻放大電路是典型應用電路， 由一塊TDA 2030和較少元件組成單聲道音頻放大電路、裝置調整方便、性能指標好等突出的優點。特別是集成塊內部設計有完整的保護電路，能自我保護。

tda2030應用電路三：OTL形式的功放

OTL功放的形式：采用單電源，有輸出耦合電容。如圖1所示電路中的R5 (150 kΩ)與R4 (4.7 kΩ)電阻決定放大器閉環增益，R4電阻越小增益越大，但增益太大也容易導致信號失真。兩個二極管接在電源與輸出端之間，是防止揚聲器感性負載反沖而影響音質。C3(0.22 uF)電容與R6(1 Ω)的電阻是對感性負載(喇叭)進行相位補償來消除自激，該電路采用36V單電源，輸出功率約20 W。

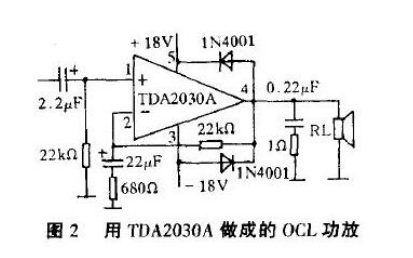

tda2030應用電路四：OCL形式功放

OCL功放的形式是采用雙電源，無輸出耦合電容，如圖2所示，由于無輸出耦合電容低頻響應得到改善，屬于高保真電路。雙電源采用初級線圈中間點接地、上下電壓對稱相等的變壓器，經過整流濾波后構成±18 V的雙電源，輸出功率為20 W。

tda2030應用電路五：典型應用

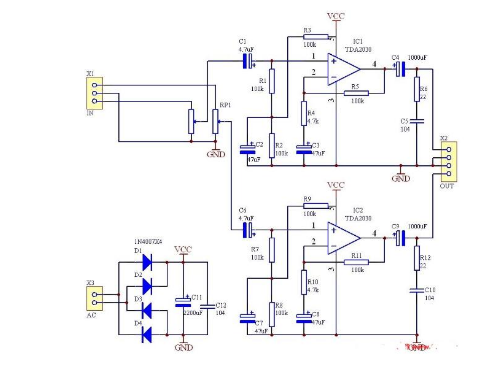

tda2030應用電路六：立體聲應用電路

tda2030應用電路七：聲道應用電路

不知道這篇文章是否對您有幫助呢?tda2030功放電路圖是一種廣泛運用的基礎電路，各位電工從業者和愛好者只有了解清楚這個概念才能在以后的生活中更好地運用哦!
