本文主要介紹了日歷時鐘和存儲電路及鍵盤和顯示電路。
日歷時鐘和存儲電路
如下圖所示，由EEPROM24C256和日歷時鐘芯片PCF8563組成。24C256是一款低電壓、串行接口，容量為256K的存儲器，用于存儲測量的血壓值。PCF8563是PHILIPS公司推出的一款工業級內含I2C總線的具有極低功耗的多功能時鐘/日歷芯片。用于提供測量血壓時的時間和日期，以便于以后進行查詢使用。方便于使用者對自己一段時間的血壓有個清晰的記憶。實用性強，克服了一些電子血壓計的不足。
鍵盤和顯示電路
如下圖所示，由鍵盤電路和液晶顯示電路兩部分組成。液晶顯示電路采用ZJM12864BSBD，這是一款低功耗的點陣圖形式LCD，顯示格式為128點（列）&TImes;64點（行），具有多功能指令，很容易與MPU相連。其中鍵盤電路采用獨立式按鍵，有7個按鍵，分別為測量、mmHg/kPa轉換、記憶、設置、上翻、下翻、刪除。可以進行日歷時鐘的設置，進行報警參數的設置，進行血壓的測量值的存取和刪除等功能。LCD可以顯示收縮壓，舒張壓，當前的時間和日歷;在查詢狀態時可以實現以往測量血壓的日期、時間、測量值，同時可以通過軟件編程實現歷史數據的圖形化顯示（例如畫出血壓波動曲線），方便直觀。
本文介紹由單片機STM32F103控制無線數字傳輸芯片nRF24L01的WIFI模塊的設計原理，通過無線方式進行數據雙向遠程傳輸，兩端采用全雙工方式通信，該系統具有成本低，功耗低，軟件設計簡單以及通信可靠等優點。
nRF24L01引腳功能及描述

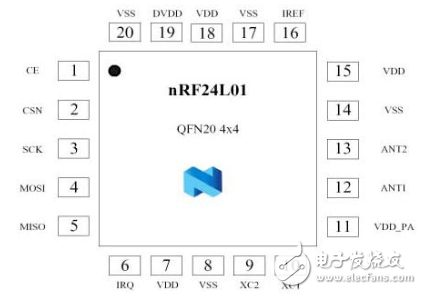

nRF24L01nRF24L01的封裝及引腳排列如圖所示。各引腳功能如下：
nRF24L01引腳示意圖
CE：使能發射或接收；
CSN，SCK，MOSI，MISO：SPI引腳端，微處理器可通過此引腳配置nRF24L01；
IRQ：中斷標志位；
VDD：電源輸入端；
nRF24L01模塊
nRF24L01模塊有八個引腳需要連接到STM32，在這里由于用到了SPI1的四個引腳，直接與PA（4-6）引腳相連，設置GPIO復用功能就直接可用SPI1，無線模塊的其他引腳分別與PA1和PA7相連，這樣可以簡化電路，如下：
VSS：電源地；
XC2，XC1：晶體振蕩器引腳；
VDD_PA：為功率放大器供電，輸出為1.8V；
ANT1，ANT2：天線接口；I
REF：參考電流輸入。
工作模式

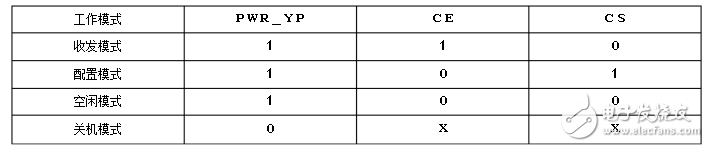

nRF24L01有工作模式有四種：收發模式、配置模式、空閑模式和關機模式。nRF24L01的工作模式由PWR_UP、CE、TX_EN和CS三個引腳決定，如表。
收發模式：nRF24L01的收發模式有ShockBurstTM收發模式和直接收發模式兩種，收發模式由器件配置字決定。
ShockBurstTM收發模式下，使用片內的先入先出堆棧區，數據低速從微控制器送入，但高速（1Mbps）發射，這樣可以盡量節能，因此，使用低速的微控制器也能得到很高的射頻數據發射速率。與射頻協議相關的所有高速信號處理都在片內進行，這種做法有三大好處：
1）盡量節能；
2）低的系統費用（低速微處理器也能進行高速射頻發射）；
3）數據在空中停留時間短，抗干擾性高。nRF24L01的ShockBurstTM技術同時也減小了整個系統的平均工作電流。在ShockBurstTM收發模式下，nRF24L01自動處理字頭和CRC校驗碼。
在接收數據時，自動把字頭和CRC校驗碼移去。在發送數據時，自動加上字頭和CRC校驗碼，當發送過程完成后，數據準備好引腳通知微處理器數據發射完畢。
配置模式：在配置模式，15字節的配置字被送到nRF24L01，這通過CS、CLK1和DATA三個引腳完成。
空閑模式：nRF24L01的空閑模式是為了減小平均工作電流而設計，其最大的優點是，實現節能的同時，縮短芯片的起動時間。在空閑模式下，部分片內晶振仍在工作，此時的工作電流跟外部晶振的頻率有關，如外部晶振為4MHz時工作電流為12uA，外部晶振為16MHz時工作電流為32uA。在空閑模式下，配置字的內容保持在nRF24L01片內。
關機模式：在關機模式下，為了得到最小的工作電流，一般此時的工作電流小于1uA。關機模式下，配置字的內容也會被保持在nRF24L01片內，這是該模式與斷電狀態最大的區別。
STM32F103模塊電路

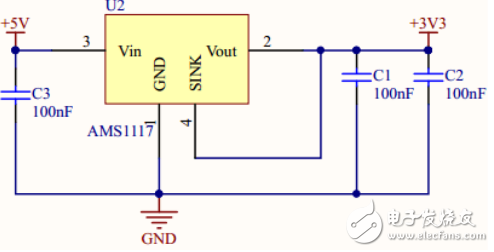

電源電路由于STM32直接由PC的USB供電，提供5V電源，所以不需要總電源，但nRF24L01模塊需要低于3.5V電壓，所以需要3.3V穩壓電路，如下：
3.3V穩壓電路

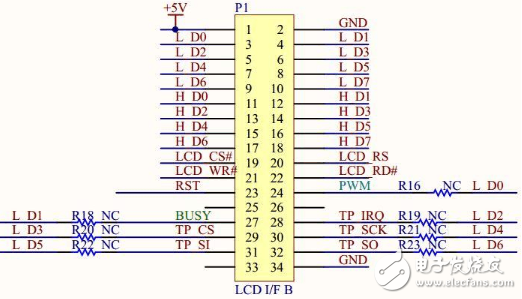

2.8寸TFT-LCD與STM32連接原理圖，如下：
LCD原理圖
按鍵模塊

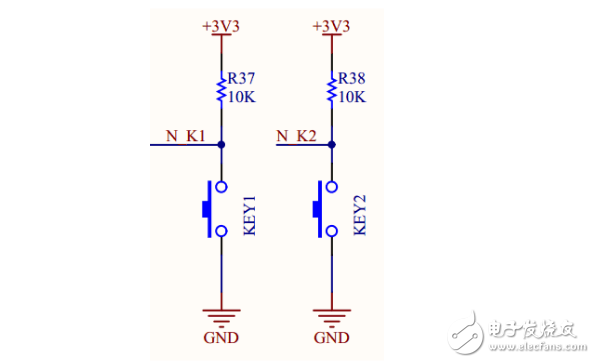

按鍵模塊用到了按鍵控制發送數據，按鍵原理圖，如下：
按鍵連接原理圖
nRF24L01模塊
nRF24L01模塊有八個引腳需要連接到STM32，在這里由于用到了SPI1的四個引腳，直接與PA（4-6）引腳相連，設置GPIO復用功能就直接可用SPI1，無線模塊的其他引腳分別與PA1和PA7相連，這樣可以簡化電路，如下：
nRF24L01原理圖
