光電開關（光電傳感器：photoelectric switch）是光電接近開關的簡稱，它是利用被檢測物對光束的遮擋或反射，由同步回路選通電路，從而檢測物體有無的。物體不限于金屬，所有能反射光線的物體均可被檢測。光電開關將輸入電流在發射器上轉換為光信號射出，接收器再根據接收到的光線的強弱或有無對目標物體進行探測。安防系統中常見的光電開關煙霧報警器，工業中經常用它來記數機械臂的運動次數。

光電開關接繼電器方法

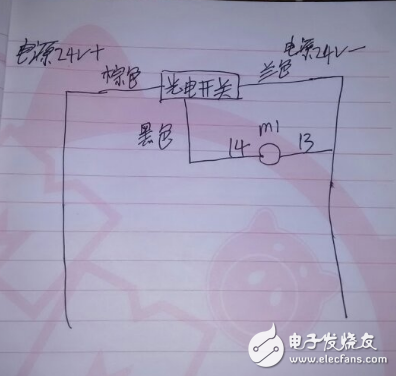

光電開關接繼電器是很簡單的，一般有五個連接點，事先把繼電器的三個連接點朝上，兩個連接點朝下，三條線的有一條公共線，兩條線的有一個串聯。其中有一條線是給光電開關供電的，要注意是電壓的大小，是24瓦。如果是黑色，藍色，棕色的三根線，就是要分別將黑色的連在繼電器的線圈一端，棕色的接在中間繼電器有電源線的一端，藍色的接在繼電器有負極線的一端。

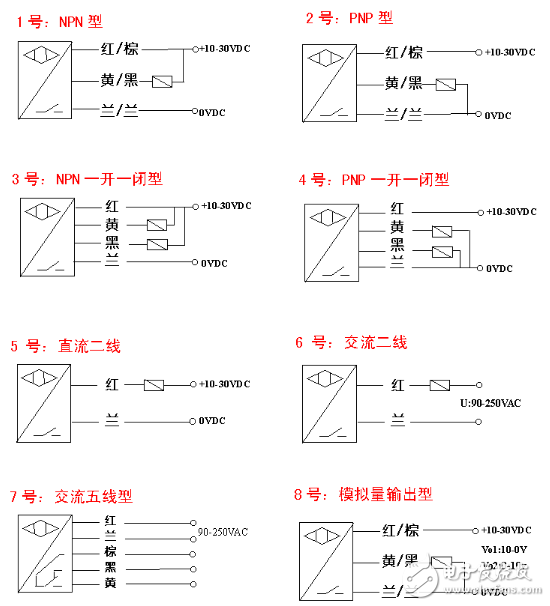

光電開關接線圖

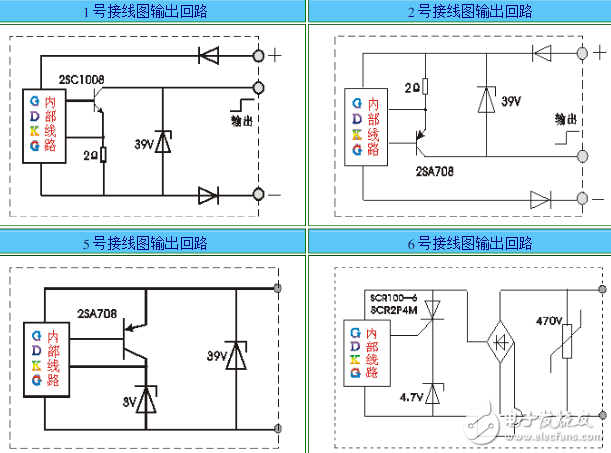

輸出回路圖例

光電開關基本特點

光電開關是現代微電子技術發展的產物，具有以下基本特點：

（1）具有自診斷穩定工作區指示功能，可及時告知工作狀態是否可靠；

（2）對射式、反射式、鏡面反射式光電開關都有防止相互干擾功能，安裝方便；

（3）對ES外同步（外診斷）控制端的進行設置可在運行前預檢光電開關是否正常工作。并可隨時接受計算機或可編程控制器的中斷或檢測指令，外診斷與自診斷的適當組合可使光電開關智能化；

（4）響應速度快，高速光電開關的響應速度可達到0.1ms，每分鐘可進行30萬次檢測操作，能檢出高速移動的微小物體；

（5）采用專用集成電路和先進的SMT表面安裝工藝，具有很高的可靠性；

（6）體積小（最小僅20&TImes;31&TImes;12mm）、重量輕，安裝調試簡單，并具有短路保護功能。

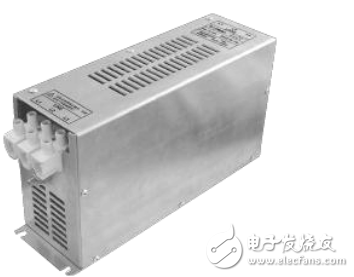

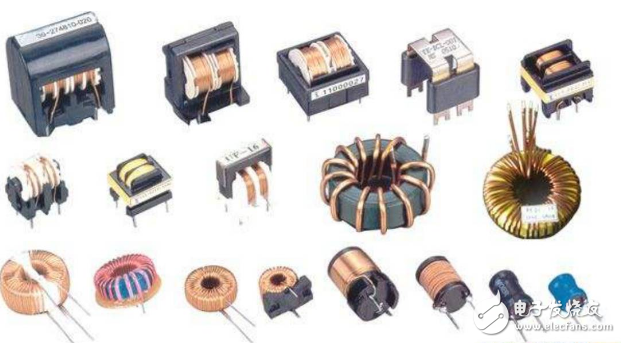

電源濾波器是由電容、電感和電阻組成的濾波電路。濾波器可以對電源線中特定頻率的頻點或該頻點以外的頻率進行有效濾除，得到一個特定頻率的電源信號，或消除一個特定頻率后的電源信號。

濾波器，顧名思義，是對波進行過濾的器件。“波”是一個非常廣泛的物理概率，在電子技術領域，“波”被狹義地局限于特指描述各種物理量的取值隨時間起伏變化的過程。該過程通過各類傳感器的作用，被轉換為電壓或電流的時間函數，稱之為各種物理量的時間波形，或者稱之為信號。因為自變量時間‘是連續取值的，所以稱之為連續時間信號，又習慣地稱之為模擬信號（AnalogSignal）。

隨著數字式電子計算機（一般簡稱計算機）技術的產生和飛速發展，為了便于計算機對信號進行處理，產生了在抽樣定理指導下將連續時間信號變換成離散時間信號的完整的理論和方法。也就是說，可以只用原模擬信號在一系列離散時間坐標點上的樣本值表達原始信號而不丟失任何信息，波、波形、信號這些概念既然表達的是客觀世界中各種物理量的變化，自然就是現代社會賴以生存的各種信息的載體。信息需要傳播，靠的就是波形信號的傳遞。信號在它的產生、轉換、傳輸的每一個環節都可能由于環境和干擾的存在而畸變，甚至是在相當多的情況下，這種畸變還很嚴重，以致于信號及其所攜帶的信息被深深地埋在噪聲當中了。

濾波器的應用及討論----電視、雷達方面的應用

數字電視取代模擬電視已是必然趨勢。高清晰度電視的普及指日可待，與之配套的視頻光盤技術已形成具有巨大市場的產業；可視電話和會議電視產品不斷更新換代。視頻壓縮和音頻壓縮技術所取得的成就和標準化工作，促成了電視領域產業的蓬勃發展，而數字濾波器及其相關技術是視頻壓縮和音頻壓縮技術的重要基礎。

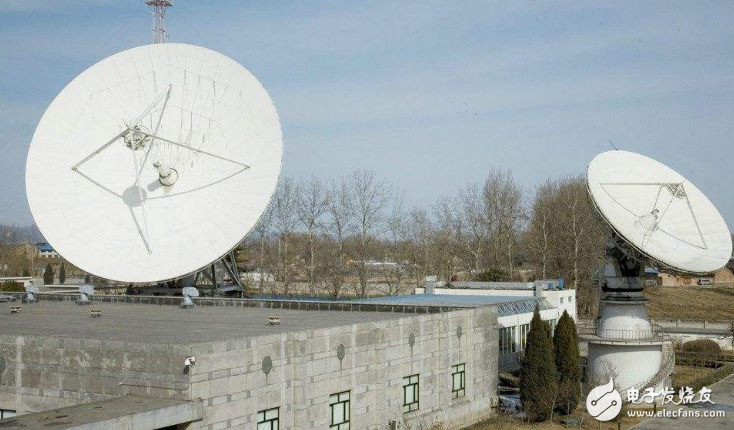

雷達信號占有的頻帶非常寬，數據傳輸速率也非常高，因而壓縮數據量和降低數據傳輸速率是雷達信號數字處理面臨的首要問題。告訴數字器件的出現促進了雷達信號處理技術的進步。在現代雷達系統中，數字信號處理部分是不可缺少的，因為從信號的產生、濾波、加工到目標參數的估計和目標成像顯示都離不開數字濾波技術。雷達信號的數字濾波器是當今十分活躍的研究領域之一。聲納信號處理分為兩大類，即有源聲納信號處理和無源聲納信號處理，有源聲納系統涉及的許多理論和技術與雷達系統相同。

濾波器的應用及討論----控制系統的應用

在控制系統中，信號的特征與通信系統中的許多應用都有一個顯著的區別，就是其頻率往往比較低，往往只有是幾百甚至幾十Hz，高的情況也不過幾千Hz;例如即使是在性能很高的電機調速系統中，其閉環的電流內環的帶寬往往也只能達到1kHz左右，所以在這些應用中，除了A/D輸入端的抗混疊濾波器以外，其它濾波器的截止頻率基本是不超過1kHz的（如果超過了就沒有實際意義了，因為系統中更高頻率的信號很少，系統本身的低帶寬使得它看起來像一個低通濾波器）。

在控制系統中，使用最多的就屬低通濾波器了。低通濾波器的濾波效果無庸置疑，但是它對控制系統的負面影響也是顯而易見的。低通濾波器會引起波特圖中，增益頻率穿越處的相位滯后，從而減小穩定裕度，給控制系統帶來不穩定性。

例如，一個雙極點的低通濾波器，假設其帶寬為800Hz，則輸出信號的幅值在前面幾百Hz都是幾乎無衰減的，直到800Hz時才衰減到70.7%;但是其相位可以從80Hz的時候就開始快速下降了。如果一個控制系統中有多個這樣的濾波器，則幾個這樣的濾波器一疊加，再加上其它的延時環節，整個系統的相位裕度就非常小了，甚至很容易達到180度的相位延時；如果整好反饋增益又為1，則整個控制系統就徹底不穩定了（相當于正反饋）。所以在控制系統中使用濾波器時，都是小心、謹慎，盡可能地減小相位延遲對整個閉環系統的影響。
