Other Parts Discussed in Post: TMS320F28377S

作者：華北區 EP 工程師 Brian Wang ，華北區 C2000 工程師 Young Hu

一、功能描述：

CSM加密是C2000系列芯片最基礎的加密方式，也是在前代產品(如F2803x/F2806x)中廣泛采用的加密方式。在最新的28004x、2837x等芯片中增加了雙碼安全模塊（DCSM），該功能支持將芯片中的memory劃為兩個獨立區域，并設置各自獨立的的128位CSM密碼。該功能可以阻止未授權人員訪問加密內容，進而有效防止您的代碼被重復或逆向編譯；與此同時，需要維護與升級的代碼可以存儲于另一個獨立區域內，并授權給相關人員使用。合理運用此功能，可以進一步地提高產品的安全性以及易用性。

二、功能使用：

2.1 芯片存儲的分區設置

下面以Control Suite中TMS320F28377S的 blinky_with_DCSM工程為例，講解DCSM模塊的用法：

首先必須明確，雖然DCSM模塊中設計了相關機制允許用戶反復設置和使用該功能，但對于DCSM模塊的不當操作仍然可能鎖死芯片，因此建議您在工程開發的末尾階段再進行DCSM模塊的相關設置和操作。

為了充分發揮雙碼安全模塊的作用，需要根據工程需要對MCU中的資源進行分區配置。通過配置GRABRAMx/GRABSECTx寄存器，按需求將RAM/FLASH分別劃入不同的Zone中，從而實現用兩套獨立密碼對不同區域分別進行安全管理。

圖1 GRABRAMx/GRABSECTx寄存器設置

以工程blinky_with_DCSM為例，假如我們想要將FLASH A 分配至Zone1進行保護，F(xiàn)LASH B分配至Zone2進行保護。參考手冊中關于Zx_GRABSECTR Register及Zx_GRABSECTR Register，需要對DCSM_Zx_ZoneSelectBlock.asm進行如下修改。將Zone 1GRABSECT中FLASH A對應的[1:0]位改為01或10；將Zone 2 GRABSECT中FLASH B對應的[3:2]位改為01或10；特別需要注意的是，由于.asm中一個section是按位寫入的，因此在對.asm文件進行修改時，必須以section為單位進行修改，即便有reserve的部分也需要將注釋刪掉進行編譯，否則寫入時只會按位寫入已編譯的內容，發生錯位，難以修改。

1.       .sect "dcsm_zsel_z1"

2.      .long 0xFFFFFFFF      ;Z1-EXEONLYRAM

3.      .long 0xFFFFFFFF      ;Z1-EXEONLYSECT

4.      .long 0xFFFFFFFF      ;Z1-GRABRAM

5.      .long 0xFFFFFFFE      ;Z1-GRABSECT

1.       .sect "dcsm_zsel_z2"

2.      .long 0xFFFFFFFF      ;Z2-EXEONLYRAM

3.      .long 0xFFFFFFFF      ;Z2-EXEONLYSECT

4.      .long 0xFFFFFFFF      ;Z2-GRABRAM

5.      .long 0xFFFFFFF7      ;Z2-GRABSECT

2.2分區的基本設置

在完成了對要保護存儲的分區之后，我們需要了解如何給兩個區域設置不同的密碼。

對于兩個保護Zone，每個都有一個專屬的OTP Block，以對各Zone進行安全設置，具體包含的資源及作用如下：

 為了能夠讓用戶多次使用該功能、設置不同的密碼，如圖2，28004x系列MCU在USERS OTP中設置了多個存儲密碼及相關信息的位置（ZoneSelect Block），用戶可以通過linkPOINTER自由選擇當前使用哪一個Zone Select Block。

linkPOINTER與Zone Select Block 對應關系如圖3所示。作為一種校驗措施三個linkERPOINTER的值設為相同，若linkERPOINTER1/2/3值不相同，則linkPOINTER的值將被置為全1，系統將默認選擇Zone-Select Block 1（0x20）。此外，由于Zx-linkERPOINTER位于OTP區域，因此該寄存器的各位只能由1寫成0，而不能逆向操作。因此，只有Zx-linkPOINTER的值從“全F”寫起，并在每次重新設置時按照下表順序逐位寫0，才能夠充分利用到OTP中的所有Zone-Select Block。

圖2 Zonex OTP Flash

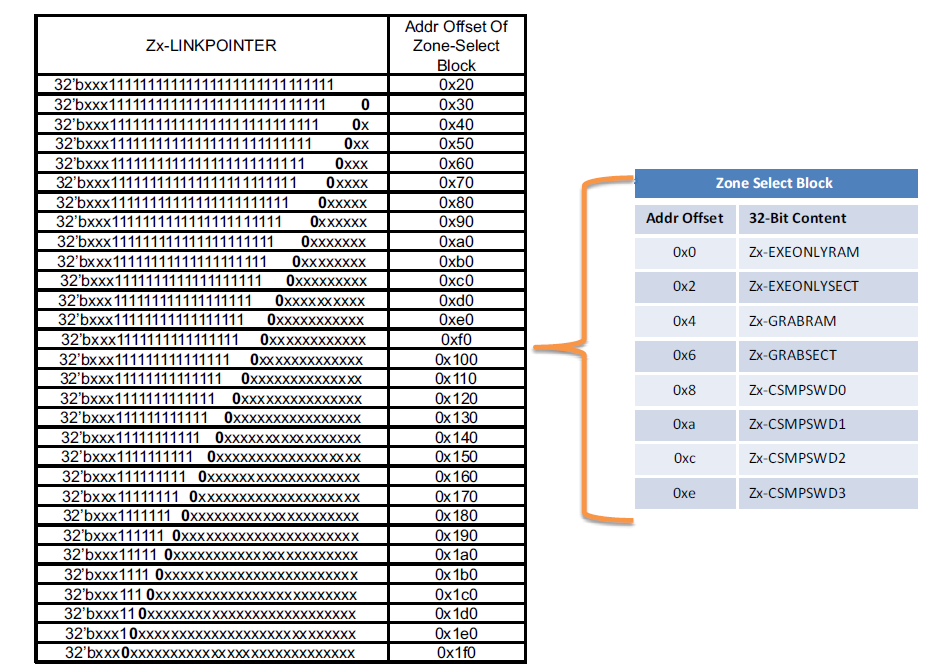

圖3 Zx-linkPOINTER與Zone Select Block對應關系

以工程blinky_with_DCSM為例，假如是第一次使用DCSM功能，為了充分利用所有Blocks，選取Zone_Select Block0作為當前使用的Block，在DCSM_Zx_ZoneSelectBlock.asm中保證Z1-linkPOINTER值為全F，此時選取的Zone_Select Block起始地址為0x70820。

1.   .sect "dcsm_otp_z1_linkpointer"

2. .long 0x1FFFFFFF     ;Z1-linkPOINTER1

3. .long 0xFFFFFFFF     ;Reserved

4. .long 0x1FFFFFFF     ;Z1-linkPOINTER2

5. .long 0xFFFFFFFF     ;Reserved

6. .long 0x1FFFFFFF     ;Z1-linkPOINTER3

7. .long 0xFFFFFFFF     ;Reserved

類似地，如果后續工程需要對密碼以及分區情況進行修改，我們可以啟用Zone_Select Block1，將linkERPOINTER的最后一位寫0，對應的修改如下：

1.   .sect "dcsm_otp_z1_linkpointer"

2. .long 0x1FFFFFFE     ;Z1-linkPOINTER1

3. .long 0xFFFFFFFF     ;Reserved

4. .long 0x1FFFFFFE     ;Z1-linkPOINTER2

5. .long 0xFFFFFFFF     ;Reserved

6. .long 0x1FFFFFFE     ;Z1-linkPOINTER3

7. .long 0xFFFFFFFF     ;Reserved

此時需要注意還需要將CMD文件中對應Zone Select Block地址的內容進行修改，保證寫入的Flash地址與當前的Zone Select Block正確對應。

1.

2.

3. DCSM_ZSEL_Z1_P0         : origin = 0x78030, length = 0x000010

最后在SECTIONS中將要寫入?yún)^(qū)域?qū)?yīng)處的type=DSECT 刪除，否則FLASH寫入不會進行。

1. SECTIONS

2. {

3.    b0_dcsm_otp_z1_linkpointer   : > B0_DCSM_OTP_Z1_linkPOINTER   PAGE = 0, type = DSECT

4.

特別需要注意的是：由于以上涉及到的寄存器都位于OTP（One-Time Programmable）FLASH中，不能進行反復更改，因此建議在開發后期代碼以及內存分配確定之后，再進行相關的設置。

2.3 加密功能及其使用

在完成了對MCU中memory的分區以及Zone Select Block位置的設置后，下面來看DCSM所支持的幾種加密模功能：

1）CSM密碼加密與解密：

CSM加密是DCSM加密的基礎，在完成對MCU 存儲的分區之后，需要為分區設置各自的密碼才能使能加密功能。密碼寄存器Zx-CSMPSWD0/1/2/3位于各自的OTP的Zone Select Block中，具體位置由該區域的linkPOINTER決定。對于2837x系列，當Zx-CSMPSWD0/1/2/3的值為默認值1，該區域處于解鎖狀態。當寄存器值為全0，該區域會被鎖死，因此用戶不應當使用全0密碼。

以工程blinky_with_DCSM為例，要設置Zone1的密碼，我們需要在DCSM_Zx_ZoneSelectBlock.asm中將Zx-CSMPSWDx寄存器改為想要設置的密碼：

1. .sect "dcsm_zsel_z1"

3.       .long 0xFFFFFFFF      ;Z1-EXEONLYRAM

4.       .long 0xFFFFFFFF      ;Z1-EXEONLYSECT

5.       .long 0xFFFFFFFF      ;Z1-GRABRAM

6.       .long 0xFFFFFFBF      ;Z1-GRABSECT

8.       .long 0x11223344      ;Z1-CSMPSWD0 (LSW of 128-bit password)

9.       .long 0x11223344      ;Z1-CSMPSWD1

10.       .long 0x55667788      ;Z1-CSMPSWD2

11.       .long 0x55667788      ;Z1-CSMPSWD3 (MSW of 128-bit password)

同樣需要在CMD中對相應的dcsm_zsel_zx 的sections 進行修改，刪除type=DSECT，對FLASH的操作才能夠進行。這樣就完成了Zonex 密碼的設置工作。

1.      b0_dcsm_zsel_z1      : > B0_DCSM_ZSEL_Z1_P0            PAGE = 0

進行加密后，通過仿真器讀取Zone 1 OTP Flash結果如下：

圖3 加密后的OTP區域

可以看到此時Zone 1 OTP Flash中除了 CSMPSWDx寄存器中的密碼，其它部分均進行了加密操作。之所以采用這樣的設計，是為了在開發初期開發者可以利用這一特性隨時查看CSM，避免因?yàn)槊艽a遺忘或者寫入操作造成芯片被鎖死。對于密碼區域的加密需要通過Password Lock 功能進行，將在后文進行進一步描述。

此時，如果試圖通過仿真器讀取加密區域Flash B，可以看到Flash區域也進行了加密(返回全0)：

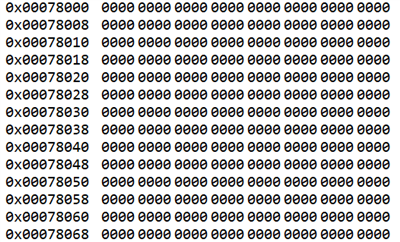

圖3 未加密的Flash（左）與加密后的Flash(右)

要對CSM進行解密，需要經過Password match flow(PMF)流程，程序?qū)膬蓚€(gè)Zone讀取CSM PWL并與寫入CSMKEYx寄存器的密碼進行比對，若密碼完全一致，則為該區域解密，否則解密失敗。

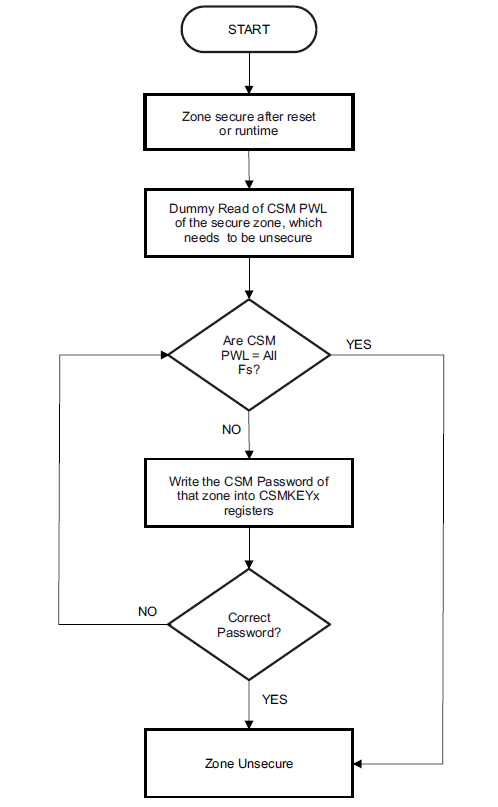

圖4 Password Match Flow 流程圖

解密操作可以通過幾種方法進行，首先可以在debug界面單擊tools -> on chip flash -> 在對應位置處輸入密碼，點擊Unlock:

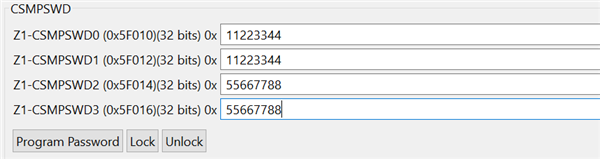

圖5在On chip flash中進行密碼匹配

也可以在.gel文件中找到寫入csmkey寄存器的代碼段，并自行修改密碼：

1. *(unsigned long *)0x5F010 = 0x11223344;  // Virtual password

2. *(unsigned long *)0x5F012 = 0x55667788;

3. *(unsigned long *)0x5F014 = 0x11223344;

4. *(unsigned long *)0x5F016 = 0x55667788;

另外，也可以通過在芯片內部執行一段解密程序完成解密操作，具體代碼可參照.gel文件。

以blinky_with_DCSM為例，如果把代碼段寫入FLASH A，并將FLASH A劃入Zone1設置密碼保護。在正確輸入密碼時，燒錄操作可以正常進行。

而在不輸入正確密碼時，會出現解鎖失敗的提示，燒錄也會報錯。

圖6 未解鎖狀態下進行燒錄報錯

NOTE:特別需要注意的是，在使用280049系列芯片時，與傳統C2000系列芯片不同，其ZxOTP_CSMPSWD1寄存中寫入的默認密碼不是全“1”。由于OTP寄存器的特殊性，只能在默認設置的基礎上將1改成0，否則可能發生FLASH寫入錯誤。

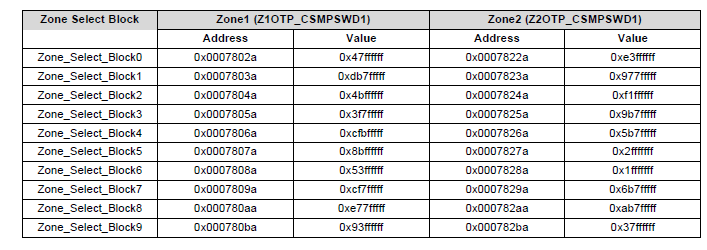

圖8 28004x CSMPWSD1默認密碼表（部分）

2）仿真代碼保密邏輯 Emulation Code Security Logic(ECSL)

在CSM的基礎上，芯片利用CSM密碼的后64位設計了仿真加密邏輯。如果試圖在加密代碼中Halt就會觸發該保護，斷開仿真連接。用戶需要在CSMKEY(0/1)中寫入正確的64位密碼才能啟用仿真，但此時并不會解鎖CSM保護，對CSMKEY(0/1)的寫入方法可以參考上一條。

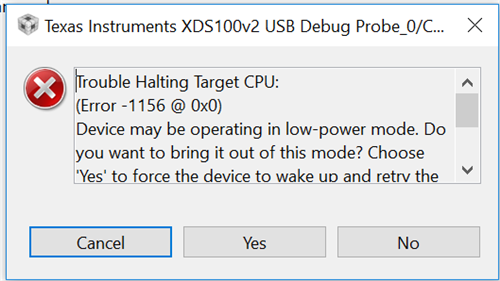

圖8 在加密代碼中Halt觸發仿真保護

特別注意，在debug一個加密MCU時，仿真器需要一些時間控制CPU，但此時CPU可能已經運行并觸發ECSL保護導致斷連。要解決此問題，請使用Wait Boot Mode boot選項，在此模式中，CPU會運行在一個循環中而不進入應用程序，從而避免觸發保護。具體設置方法請參考技術手冊Boot Rom部分，Launchpad可以通過撥動相應的開關進入此模式。

3）CPU加密邏輯 CPU Secure Logic(CPUSL)

CPU加密邏輯可以防止未授權者通過Watch Window讀取CPU寄存器，在程序指針指向保護區域時，所有對于CPU寄存器的訪問都被禁止（程序指針除外）。在此情況下，最好不要對CPU寄存器進行寫入。另外，如果CSM被解鎖，此外，CPUSL也將被關閉。

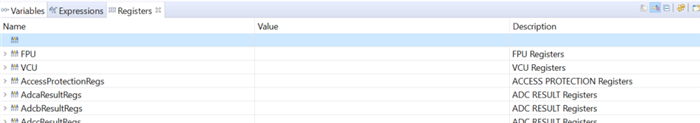

圖8 加密代碼運行過程中CPU Registers不可見

4）僅執行保護 Execute-only Protection

對于存儲關鍵數據的RAM或FLASH，TI提供了Execute-only Protection。當該邏輯啟用，任何對該區域數據的讀取都將被禁止。例如如果試圖使用另一個加密區域中的代碼對Execute-only Protection加密區域中的代碼進行復制、讀取等操作都將被禁止。通過寫入EXEONLYSECT以及EXEONLYRAM寄存器對應位的值，可以啟用該功能。

5）密碼鎖 Password Lock

如前文所述，若只采用CSM加密，可以通過Memory Browser發現此時對應CSM密碼的位置并沒有進行加密。在開發完成后，開發者需要通過Password Lock功能對此區域進行加密，以防他人讀取密碼并進行解密。啟用該保護的方法是向?qū)?yīng)區域的PSWDLOCK寄存器0：3位寫入0xF以外的值。

圖9 未開啟Password Lock時的ZSB0寄存器值

以blinky_with_DCSM為例，要設置Zonex的密碼，需要在DCSM_Zx_ZoneSelectBlock.asm中將Zx-PSWDLOCK[3:0]該為非全1，并在CMD中刪去相應部分的.DSECT：

1. .sect "dcsm_otp_z1_pswdlock"

2. .long 0xFFFFFFFE     ;Z1-PSWDLOCK

3. .long 0xFFFFFFFF     ;Reserved

圖10開啟Password Lock時的ZSB0寄存器值

至此，我們就完成了DCSM中各種安全功能的介紹和設置，特別注意，由于PSWDLOCK等寄存器并不位于Zone Select Block當中，因此只能進行一次寫入，不能進行更改，因此應該在程序開發后期再加此類保護。

三、小結

DCSM加密相較于傳統的CSM加密具有更完善的保密措施和更靈活的使用方法。雙密碼的引入允許用戶用不同密碼管理不同部分的代碼，為產品的代碼安全以及后期的升級維護都帶來了極大的便利。本實例以2837x系列芯片為對象，描述了DCSM模塊常見的使用方法。28004x系列芯片僅在DCSM OTP區域的數量和使用方法上與2837x略有不用，也可參照此說明進行相應操作。

另外部分C2000芯片也可以使用Unique ID作為種子進行進一步的加密，具體方法不在此展開。
