WinCC 軟件受法律保護，且只能在具有有效許可證的完整狀態下使用。 安裝的每個軟件以及所用的每個選件都需要獲得有效的許可證，才能不受限制地使用 WinCC。從WinCC7.0開始，亞洲版(Asia)的WinCC實行硬狗授權的模式，即WinCC在使用的過程中既要檢測系統里是否安裝了匹配的授權文件，同時還檢測LICENSE_KEY硬件狗是否插在電腦上。下面就如何正確使用WinCC7.0授權以及在使用過程中出現的常見問題的處理方法進行簡單介紹。
1授權的使用方法

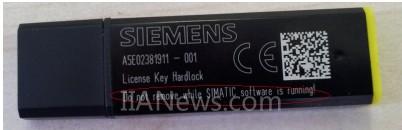

購買了WinCC7.0的授權后，會得到一套WinCC安裝軟件和一個用來安裝授權的LICENSE_KEY，LICENSE_KEY中包含所購買WinCC功能的授權，LICENSE_KEY外觀如圖1。
圖1

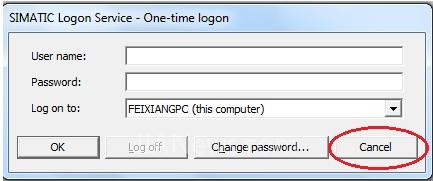

安裝好WinCC軟件后，將此LICENSE_KEY插到電腦的USB口上，然后通過Automation License Manager(授權管理器，隨WinCC軟件一起提供，且使用Automation License Manager不需要授權)將LICENSE_KEY中的授權導入到電腦中，只有標記有“Hardlock”字樣的LICENSE_KEY，在傳送完授權后仍然需要插到電腦上。導入授權的方法如下：打開Automation License Manager，如果安裝了SIMATIC Logon，將會彈出一個登錄對話框，如圖2，
圖2
點“Cancel”將進入如下界面，如圖3。
圖3

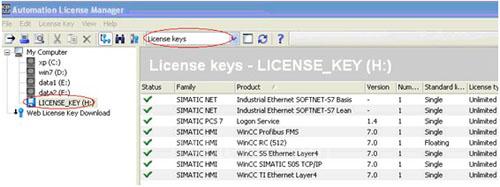

用鼠標選中“LICENSE_KEY”，右邊會列出LICENSE_KEY中的授權文件，選中LICENSE_KEY中的授權文件拖拽到電腦的目標盤(不建議放到系統盤，避免系統崩潰造成授權文件丟失);或者用鼠標選中LICENSE_KEY中的授權文件，點擊右鍵，如圖4。
圖4

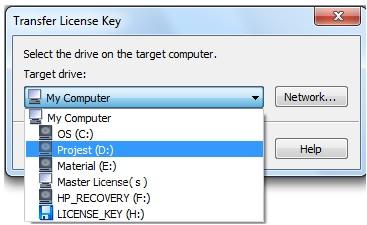

選Transfer(傳送)，選中目標路徑，如圖5，至此WinCC的授權導入就完成了。
圖5
注意：a. WinCC的一套授權只能同時在一臺電腦中使用(不支持復制)，如果想將授權轉移到其他電腦中使用，按照如上方法將授權傳送回LICENSE_KEY，傳送授權時需要關閉WinCC，正在使用的授權是不能傳送的。授權的狀態檢查可以參考圖4，點擊Check，會彈出授權狀態信息，如圖6。
圖6
.0授權只有RT和RC類授權檢測硬件狗，也就是說這兩種型號授權對應的LICENSE_KEY必須插在電腦上，而其他型號的WinCC授權，只需要將授權文件通過Automation License Manager將授權文件導入電腦，對應的LICENSE_KEY是不需要插在電腦上的，比如，一用戶購買了WinCC7.0的一套RC128點授權和一套Server授權，那用戶就會收到兩個LICENSE_KEY，將LICENSE_KEY中的授權文件導入到電腦中，此時只需將RC128點的LICENSE_KEY硬件狗插在電腦上， Server授權的LICENSE_KEY是不需要插在電腦上的。
.0，，，授權訂貨號是相同的，也就是說授權是通用的，關于軟件的升級，官方提供了解決辦法。
WinCC7.0和升級到，官方免費下載鏈接(需要輸入授權序列號)：44453021
升級到，需要跟經銷商購買軟件，訂貨詳細信息參考鏈接：55987264
2常見問題處理
如果安裝了 WinCC 但沒有許可證，那么程序?qū)趩訒r切換到演示模式。如果一個或多個組件沒有許可證，那么 WinCC 只能在演示模式中運行。 當項目中的過程變量或歸檔變量超出了最大授權數目時，WinCC 也將切換到演示模式。在演示模式下，完整使用 WinCC 軟件最多只有一個小時，之后操作 WinCC 便違反了許可證協議。 一個小時之后，WinCC 項目管理器和編輯器將關閉。 在運行系統中，系統將請求獲取一個有效的許可證。 這個對話框?qū)⒚?10 分鐘出現一次。
2.1已安裝的授權與需要的授權不匹配

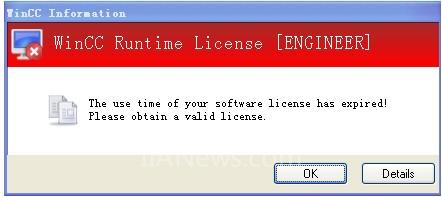

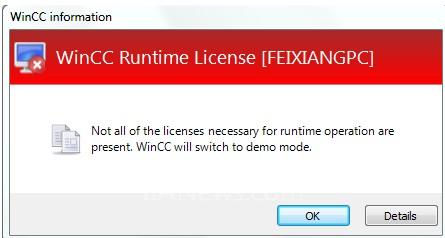

購買授權與使用授權不匹配,會彈出授權到期或者授權切換到演示模式的對話框，如圖7、8，點擊Details詳細信息會列出缺少的授權或者是安裝不充分的授權的詳細信息。
圖7
圖8
授權不匹配主要包含以下幾種情況：
(1) 安裝了RT運行版授權，但是卻打開WinCC項目管理器編輯項目(編輯項目需要RC完全版授權)。
(2) 外部變量個數超過了RT或者RC授權點數(授權點數與外部變量個數對應，與變量類型無關。OPC中的條目是外部變量，占用WinCC授權點數的)。
(3) 歸檔變量個數超過512個，但是又沒有安裝歸檔授權(默認的RT或者RC授權可以歸檔512個變量，超過512個歸檔變量，則需要額外購買歸檔授權)。
(4) 啟動了“用戶歸檔”選項，但實際沒有安裝用戶歸檔授權User Archive(歷史數據歸檔對應的啟動項是“變量記錄”，與“用戶歸檔”無關，如果沒有使用到此選項，請不要在啟動項里勾選，如圖9。“用戶歸檔”是WinCC的一個選件，主要是用來做配方的，詳細信息，請參考WinCC幫助--〉選件--〉用戶歸檔)。
圖9

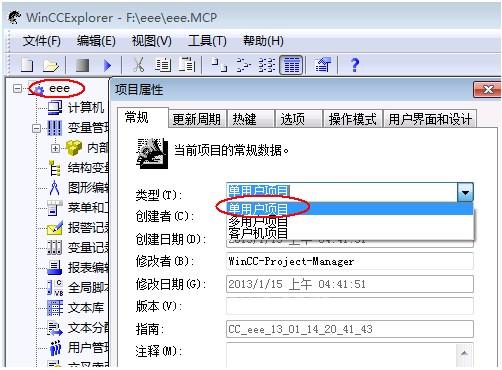

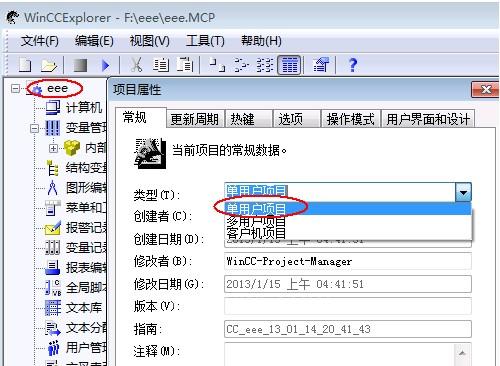

(5) 單站項目對應的是單用戶項目，項目類型選成多用戶，則會提示缺少Server授權，可以通過點擊項目名稱調出的項目屬性對話框進行項目類型修改，如圖(集成項目默認的是多用戶項目)。
圖10
2.2無法連接到WinCC license server

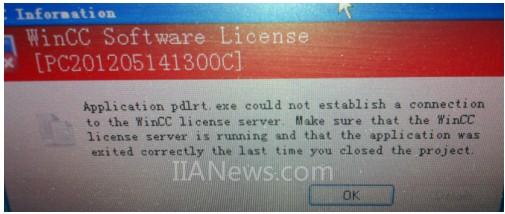

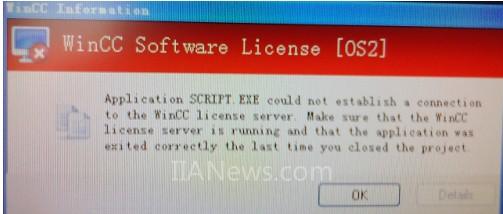

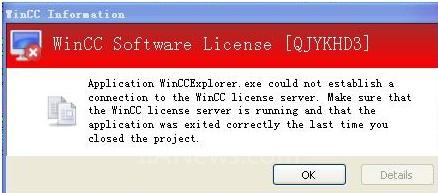

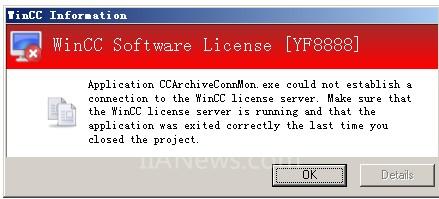

打開或者運行WinCC彈出以下幾種界面，如圖11、12、13、14。常見的有以下幾種應用程序無法連接到WinCC license server： ;;;。出現以上幾種情形，請檢查操作系統與WinCC軟件的兼容性以及Automation License Manager軟件的安裝。
WinCC兼容查詢(其中X表示兼容，空白表示不兼容)，請參考下面鏈接：21927773
圖11
圖12
圖13
圖14
2.3授權故障判斷方法
授權故障分為授權文件故障和LICENSE_KEY硬件狗故障。授權文件狀態的檢測方法，請參考圖6，如果授權文件狀態是Defective，則需要聯系西門子授權維修部門。

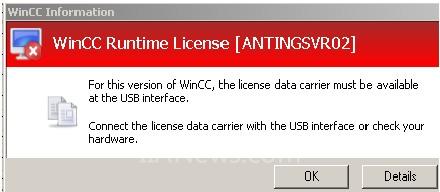

LICENSE_KEY硬件狗故障會彈出授權對話框，如圖15。
圖15

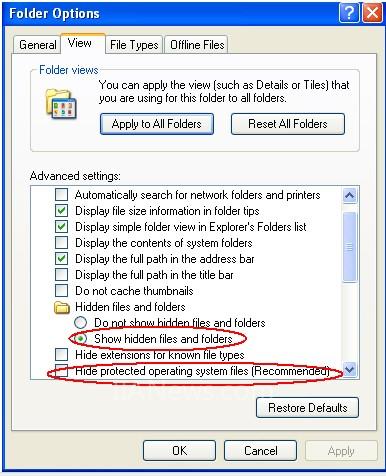

LICENSE_KEY硬件狗的檢測包含兩方面。首先確認LICENSE_KEY硬件狗能否被系統識別，如果不能被系統識別，則是硬件出了問題，需要聯系西門子授權維修。如果硬件能被系統識別，還需要檢查LICENSE_KEY硬件狗中的系統文件是否正常，檢查方法如下：打開計算機--〉文件夾選項，選擇“顯示隱藏文件和文件夾”和取消選擇“隱藏受保護的系統文件”，如圖16(更改后建議重新打開文件夾選項看看，因為有的系統不能成功更改此項屬性，此時請檢查操作系統是否中病毒)。查看LICENSE_KEY硬件狗中AX NF ZZ文件夾中是否存在.bin的文件。
圖16
