什么是PROFINET?
PROFINET工業以太網協議描述I/O設備間的整個數據交換，這些I/O設備包括多協議I/O模塊、圖爾克的系統和控制器，以及帶PROFINET主機的I/O控制器等。從這個功能角度來看，PROFINET是現場總線協議PROFIBUS的基于以太網的繼任者。
PROFINET在循環數據交換方面進行了優化，并且提供了許多新功能，特別是相比傳統現場總線在參數化和診斷方面進行了增強。

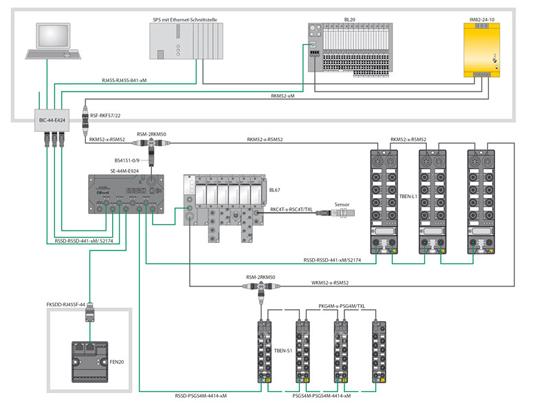

系統概覽 (下圖) 幫助您了解網絡架構和各類I/O及網絡組件。
靈活的網絡拓撲結構
圖爾克的PROFINET I/O設備配備一個集成開關，并且可安裝在線性結構(如經典的現場總線系統)中。
此外，PROFINET還支持標準的以太網拓撲結構，如星形、樹形和環形結構。像這樣的網絡安裝可以很容易地適應機器和工廠結構。星形或樹形結構中使用了外部開關，這反過來對整個系統的性能產生了積極影響。
快速啟動
快速啟動可縮短從打開I/O設備電源到建立與I/O控制器的連接之間的時間。PROFINET定義的快速啟動通常小于500 ms。圖爾克的TBEN-L系列I/O模塊還可實現低至150 ms的啟動時間。
I/O設備的快速連接對于降低換刀應用的等待時間尤其重要，有助于提高時鐘頻率和生產效率。
擴展的診斷功能
在PROFINET網絡中，可使用HTTP和SNMP(簡單的網絡管理協議)等標準IT功能和協議進行網絡診斷。其中，SNMP協議是PROFINET拓撲結構掃描的基礎。通過該協議，可以在線讀取和圖形化顯示整個網絡結構。
所有圖爾克的多協議以太網網關和I/O模塊都配備了一個網絡服務器。網絡服務器除了向以太網端口提供統計數據和設置外，還可作為故障存儲器以純文本格式記錄歷史和診斷數據。
一致的工程視點
PROFINET的系統配置方式基本上保持與傳統現場總線PROFIBUS一致，這樣就保證了PROFINET相對于其它以太網協議，有著更加方便且界面更為友好的工程視點。新的GSDML配置文件基于標準的XML標準，可以提供更多的功能和更為先進描述結構。此外，通過web服務器進行相關設置的要求也日益重要。因此，例如，配置以太網端口或者分配PROFINET設備名稱都可以通過這種方式實現。
