西克SICK安全編碼器DFS60S系列安裝指導

首先需要做好以下準備工作:1.關掉所有在安裝過程中會對安裝造成影響的機器和系統電源

2.避免軸發生任何撞擊，防止損壞滾珠軸承

3.切勿隨意拉扯或推動編碼器

其次需要準備安裝材料，一般要以下螺絲:對于定子聯軸器

• 4×M3螺絲符合ISO 4762（或同等標準）帶連接面的螺絲類型）

• 墊圈

法蘭型號 F，G，H，J

• 3個M3螺絲

用于法蘭變型 1，D，4，E

• 3個M4螺絲

 用于安裝伺服法蘭

• 大型伺服鉗附件套件（訂貨號：2029166）

• 3個M4螺絲，螺絲的性能級別必須至少為8.8，根據安裝條件選擇螺絲的長度

西克SICK安全編碼器DFS60S系列安裝之前還需要注意以下事項:確保安裝部件沒有潤滑劑和污染物

注意周圍可能存在的任何損害

對于定子聯軸器的變型，只能使用剛性軸連接，不能是彈性的（如波紋管聯軸器）

1.安裝帶定子聯軸器的空心軸編碼器（包括盲孔和通孔編碼器）

• 如有必要，請安裝由客戶提供的驅動軸（2）上的銷鍵（1）。

• 鎖住客戶的驅動軸（2）。

• 涂抹螺絲粘合劑固定在提供的夾緊環（3）或Torx T20螺絲（4）的螺紋上。

• 將Torx T20螺絲（4）插入夾緊環（3）并松動地固定; 在這個階段不要擰緊。

• 將編碼器推到客戶驅動軸（2）上，將其與羽鍵（1）對齊。 當涉及螺釘（7）的長度時，確保將定子搓絲機（5）和安裝表面（6）之間的距離考慮在內。

• 擰松螺釘（7）和墊圈（8），同時在每根螺紋上涂上螺絲粘合劑。

• 在擰入螺釘（7）時將安裝在安裝面（6）上。

• 擰緊螺釘（7）;擰緊扭矩：1.2±0.1 Nm。

• 擰緊Torx T20螺絲（4）;擰緊扭矩：3.5±0.1 Nm

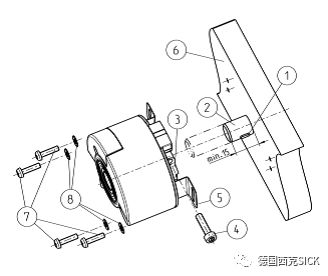

▲圖1: 安裝盲孔空心軸編碼器

▲圖2: 安裝通孔空心軸編碼器

2. 安裝單側長定子聯軸器的空心軸編碼器

• 如有必要，請安裝由客戶提供的驅動軸（2）上的羽鍵（1）。

• 鎖住客戶驅動軸（2）。

• 鎖緊夾緊環（3）或Torx T20螺絲（4）的螺紋上涂抹螺絲粘合劑。

• 將Torx T20螺絲（4）插入夾緊環（3）并松動地固定;在這個階段不要擰緊。

• 將編碼器推到客戶驅動軸（2）上，將其與銷鍵（1）對齊，以使長定子聯軸器（5）靠在安裝表面（6）上。

• 使用至少一個M4螺釘（7）和墊圈（8）安裝長定子聯軸器（5），并同時將螺紋粘合劑粘合到螺紋上。

• 擰緊螺釘（7）; 擰緊扭矩：1.2±0.1 Nm。

• 擰緊夾緊件（3）上的Torx T20螺釘（4），擰緊扭矩：3.5±0.1 Nm。...

▲圖3: 在一側安裝帶長定子聯軸器的盲孔空心軸編碼器

▲圖4: 在一側安裝帶有長定子聯軸器的通孔空心軸編碼器

3.在法蘭側使用螺紋孔安裝實心軸編碼器

• 將編碼器推入對中安裝插口（1）。

• 松開螺絲（2）并同時在每根螺紋上涂上螺絲粘合劑。

• 擰緊螺釘（2）; 擰緊扭矩：1.2±0.1 Nm。

• 使用合適的聯軸器在編碼器和驅動軸之間創建軸連接。

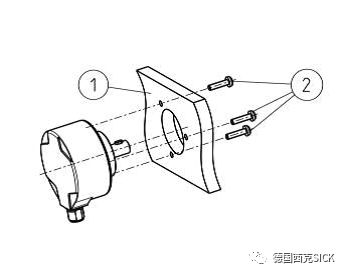

▲圖5: 使用法蘭面上的螺紋孔安裝夾緊法蘭

▲圖6: 使用法蘭面上的螺紋孔安裝伺服法蘭

4.使用伺服夾鉗安裝帶伺服法蘭的實心軸編碼器

• 松動地固定伺服夾（1）和螺釘（2），同時在每根螺紋上涂抹螺釘粘合劑。

• 校準伺服夾（1），使編碼器可以推入安裝插口（3）。

• 將編碼器推入安裝插口（3）。

• 通過旋轉伺服夾（1）插入伺服槽。 確保最大程度的重疊并擰入螺釘（2）。

• 擰緊螺釘（2）; 擰緊扭矩：1.2±0.1 Nm。

• 使用合適的聯軸器在編碼器和驅動軸之間創建軸連接。

▲圖7: 用伺服夾鉗安裝伺服法蘭

5.使用伺服夾具支架安裝帶有伺服法蘭的實心軸編碼器

• 將編碼器推入安裝位置（1）。

• 將伺服夾具支架（2）和螺釘（3）稍微固定，并在每根螺紋上同時涂上螺絲粘合劑。

• 將伺服夾具支架（2）對準伺服槽口。 確保最大程度的重疊，并擰入螺絲（3）。

• 擰緊螺釘（3）; 擰緊扭矩：1.2±0.1 Nm。

• 使用合適的聯軸器在編碼器和驅動軸之間創建軸連接。

▲圖8: 用伺服夾具支架安裝
