作為一名出色的硬件工程師,我們應該了解電腦的各種硬件設計原理,這樣才能更好地進行維修和設計。那么接下來就帶大家了解一下usb接口電路怎么設計,usb接口電路圖解析。趕快來看看!
usb接口電路圖(一)

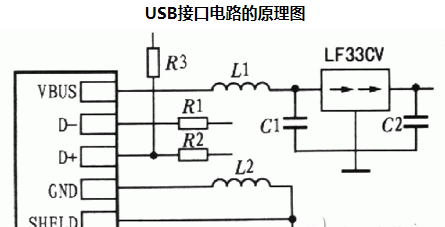

USB接口電路的原理圖中,R3是上拉電阻器,它可使USB口的D+端上拉到DS2490S的VB端,表示USB主機系統是高速設備,同時這個上拉電阻器告訴主機有USB設備插入。該上拉電阻器的設置對適配器的影響很大,它的負載值和1-Wire網絡的總長決定1-Wire總線電壓上升到5 V的速度。經過實驗測試選擇R3的阻值為27 Ω±lO%。R1、R2為USB數據線保護電阻器。L、L2具有禁止高頻干擾并且減弱EMI輻射的功能。LF33CV為3.3 V電壓穩壓器,與周圍元件C1、C2組成強上拉部分,給EEPROM或溫度傳感器等器件提供額外的電源。

usb接口電路
usb接口電路圖(二)
采用pdiusbd12芯片,這是一種價格便宜、功能完善的并行接口芯片,它支持多路復用、非多路復用和 DMA并行傳輸。PDIUSBD12接口芯片遵從協議USB1.1,適合于不同用途的傳輸類型。PDIUSBD12需要外接微控制器(MCU)來進行協議處理和數據交換,它對MCU沒有特殊要求,而且接口方便靈活,因此設計師可以選用自己熟悉的MCU對芯片進行控制,也可利用Philips公司的固件 (firmware)結構來縮短開發時間、降低風險、減小投資。

usb接口電路
性能特點
PDIUSBD12除了具有USB設備的一般特性外,還具有如下特點:
(1)是一種高性能的USB接口芯片,其內部集成有 SIE(Serial Interface Engine)、320字節的FIFO、收發器和電壓調節器。
(2)適用于大部分設備類規范??膳c任何外部微控制器/微處理器實現高速并行接口,其速度可高達2Mbit/s。
(3)可進行完全獨立的DMA操作。
(4)主端點配置有雙緩沖,因而可提高數據的吞吐量、減小數據傳輸時間,輕松實現數據的實時傳輸。
(5)當采用同步傳輸方式時,數據的傳輸速度為1Mbit/s;而采用批量傳輸方式的速度為1Mbyte/s。在使用上述方式進行數據傳輸時,可方便地使用多種中斷方式。
(6)帶有可編程的時鐘輸出,與USB總線的連接可通過軟件來控制(Soft Connect TM)。
(7)有兩種工作電壓可供選擇:分別為3.3±0.3V和3.6~5.5V。
(8)輸出和數據傳輸狀態可通過USB連接指示燈來監控。
有關于usb接口電路怎么設計,usb接口電路圖解析的信息暫且就給大家介紹到這里啦。所有的計算機中,儀器都是相當精密的,稍有差錯就會導致不可挽回的后果。所以小編在這里奉勸大家一定要仔細研讀這些精品文章,以免今后鬧出不必要的笑話哦。
