電,給了我們生活中很多便利 ,讓我們的生活變得豐富多彩,似乎現在人們離開了電將會變得非常枯燥泛味,工作生活都難以繼續,下面我們就說說TDA2003功放電路圖,希望對你有幫助。
tda2003功放電路講解
這個是TDA2003BTL接法,要2塊TDA2003芯片,功率也是一塊芯片的2倍,應該有效功率可以達到15W左右吧。
那個不是什么線頭,那幾個“線頭”要連接在一起,并一起接電源的負極。當然,那個標注有VCC的“線頭”是個例外,他不能與其他線頭相連,而是單獨接電源正極的。
Vin是音頻輸入口,將音頻輸入接在VIN與電源負極之間就行了(音頻線有2個極)。輸出就接在中間,圖上中間有個喇叭圖標,那就是輸出。
這個電路上沒有調節音量大小的,你調整輸入信號的大小就可以調整音量大小了?;蛘吣阕约涸僭谇懊婕右粋€電位器也行。

tda2003功放電路圖
TDA2003芯片功放電路怎么改lm1875T芯片功放電路圖?

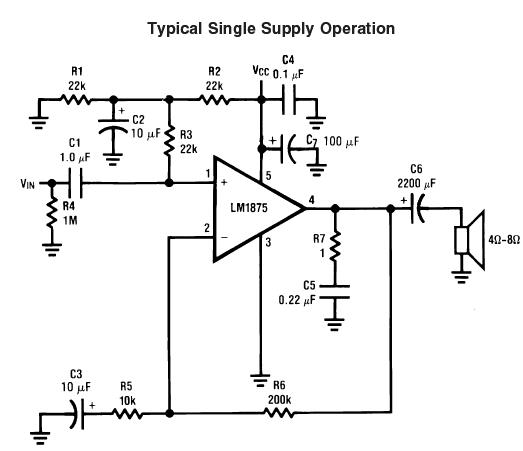

接可以用LM1875T換到TDA2003的位置上,其它單雙電源都沒關系,看圖吧,是LM1875T的單電源應用圖,你自己對一下就明白了,但是,LM1875還是和TDA2003有區別的:
1)因為LM1875T的靜態電流大過TDA2003很多,所以LM1875T的發熱量會大很多,需要換更大的散熱片
2)因為LM1875T的高頻反饋很深,容易自激,所以需要注意
3)LM1875T的功率要大過TDA2003,最好要加大電源功率
但是換過LM1875T之后,你會明顯聽到音質好過TDA2003,特別是低音的力度

tda2003功放電路圖
tda2003低音炮功放電路圖
將信號線的地,接到功放輸入的地端;信號線的另一端,串接一電容(如474n),信號源的信號別開太大,從后級順往前級,一級一級接查,那個地方出問題就能查出來。
另,你測測LM324的供電是否正常,和注意查LM324的輸出到TDA2003輸入這部分電路,這部分通常是分頻和音量控制的總匯,一旦出現問題也容易造成低音小的故障。
讀完上面相信大家伙對tda2003功放電路圖都明白了,是不是覺得現在一下全明白了呢,小伙伴可以自己手動做一下,相信你做完之后,肯定會知道的更多,印象更加深刻。
