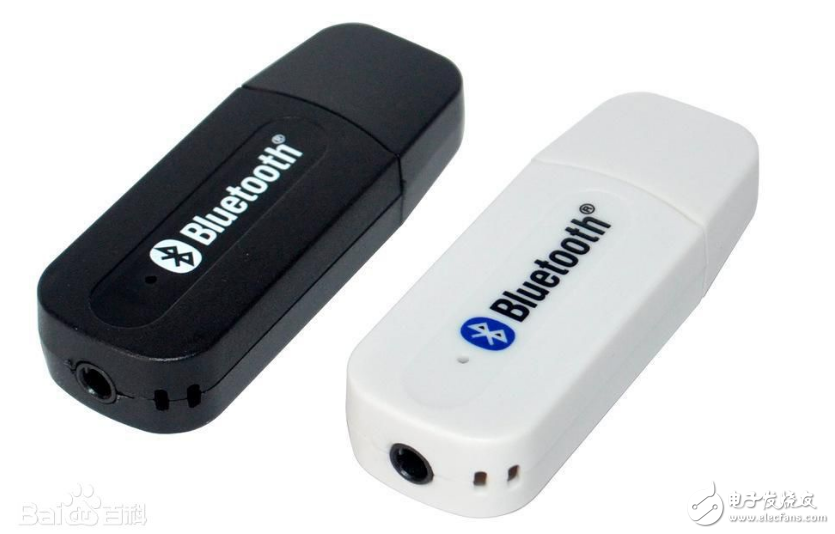

藍牙接收器是指能接受傳輸方式為藍牙的接收器，一般支撐PC與Mac，現今已經廣泛運用于生活中，如我們常用的藍牙耳機、藍牙音箱、藍牙鼠標、藍牙鍵盤等都屬于藍牙接收器。
一臺老式2.0的有源音響，一部接近報廢的藍牙耳機，一部報廢的mp3，一個小米耳機倉儲盒，一塊閑置的數碼相機電池，一個報廢的相機電池充電插座。有了這些部件后，接下來我就為大家DIY一個藍牙接收器， 有需要的小伙伴可以看看喲。

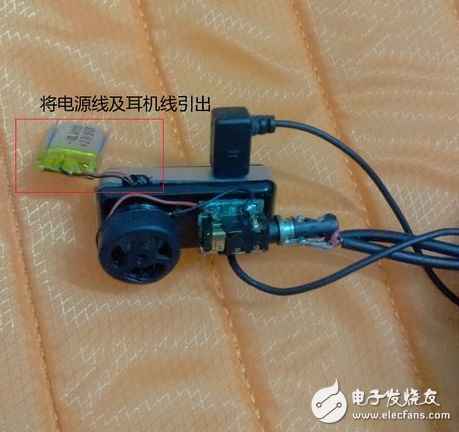

首先我們將我們的藍牙耳機拆開，將耳機線和電池線引出來，記得用筆記好每根線的作用，之后將藍牙耳機復原。
將MP3電路板上的耳機插孔用斜口鉗剪掉，剪的時候要小心，順著插孔的邊緣就可以，不要將插孔破壞了。將剪掉的插孔背面涂滿熱熔膠，迅速的沾到耳機背面。
AROiSAASKAPkpLKc043.png"/>

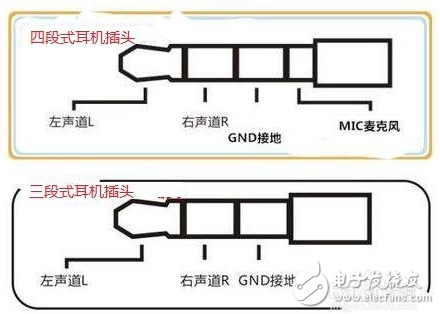

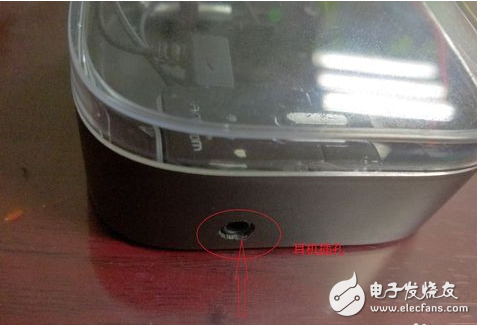

將我們引出來的兩根耳機線紅和黑接到相應的耳機插孔上，黑色接耳機孔的地線（PS：我是用的是三段式插頭，具體接法如下圖所示）紅色接耳機孔的第一段，也就是左聲道。因為我的藍牙耳機是雙聲道的，所以另一個耳機線同樣的接法，紅色接左聲道，因為經過測試如果接右聲道的話沒有聲音的，這個什么原因我也不清楚，所以只有自己嘗試了。然后我們在耳機倉儲盒邊框上開一個小洞。以方便耳機插孔能夠伸出來插接耳機，然后進行固定。

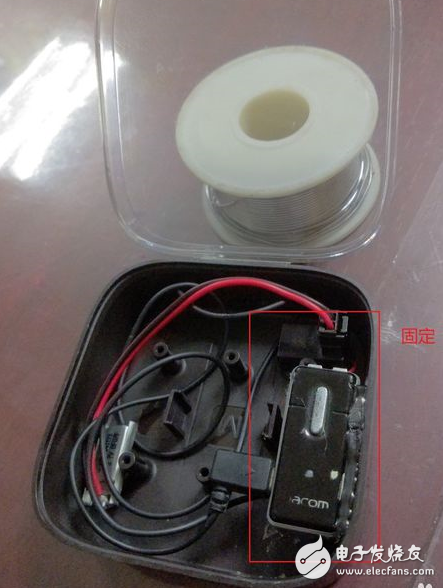

將原裝電池剪掉，我們找一個公母配合的快插接頭，母頭接藍牙耳機的電源線，記得記錄好正負極。并進行固定

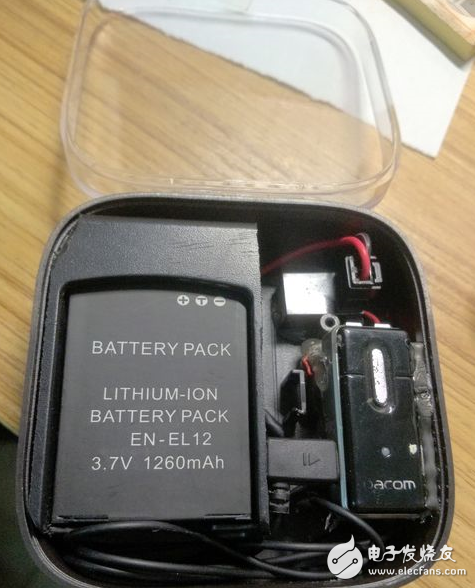

然后我們將相機電池充電插座進行切割，切割的大小正好能夠放置到耳機倉儲盒內為好，然后我們將插座的兩根電源線接快插的公頭，公頭和母頭的電源線正負極一定要一致，否則供電異常。
最后一步就是將所有的部件用熱熔膠進行固定，避免以后不必要的松動。
飲水機是將桶裝純凈水（或礦泉水）升溫或降溫并方便人們飲用的裝置。機器上方放桶裝水，與桶裝水配套使用。飲水機，歸納起來分為溫熱、冰熱、冰溫熱三種類型，冰熱機又分半導體制冷飲水機和壓縮機式制冷飲水機兩種。
1.按下制冷開關，電源接通，制冷綠色指示燈亮，壓縮機開始啟動運行。
2.壓縮機將蒸發器中已吸熱氣化的制冷劑蒸汽吸回，壓縮成高溫、高壓氣體，送至冷凝器。
3.制冷劑蒸汽經冷凝器向外界散熱形成冷凝成高壓液體。再經毛細管節流降壓流入蒸發器內，吸收冷膽的常溫水電熱量，使水溫降低，制冷劑液體又被壓縮機吸回，如此不斷循環真正實現降溫目的。
4.當水溫隨時間降到設定溫度時，制冷溫控器觸點斷開，制冷綠色指示燈熄滅，壓縮機停轉，轉入保溫狀態。
5.斷電后水溫逐漸回升，當升到設定溫度時，制冷溫控器觸點動作閉合，接通電源綠色指示燈亮，壓縮機運行。如此循環，將水溫控制在4-12℃之間。
1.按下制熱開關，接通電源，加熱電路接通，紅色加熱指示燈點亮，電熱管發熱。
2.水溫達到設定溫度，自動復位溫控器自動切斷電源，紅色加熱指示燈熄滅，轉入保溫狀態。
3.斷電后水溫逐漸下降到設定溫度，溫控器觸點動作閉合，接通電源，紅色加熱指示燈亮，電熱管再次發熱升，循環往復將飲水機內水溫控制在85-95℃之間。
壓縮式制冷飲水機使用溫度的保險控制裝置，當電路出現過熱的狀態，保護裝置會過載時自動熔斷或斷開電路，起到安全保護作用。

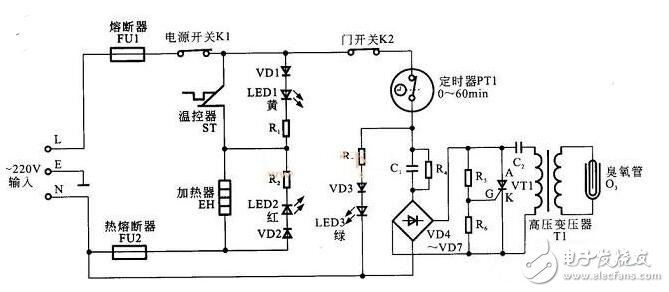

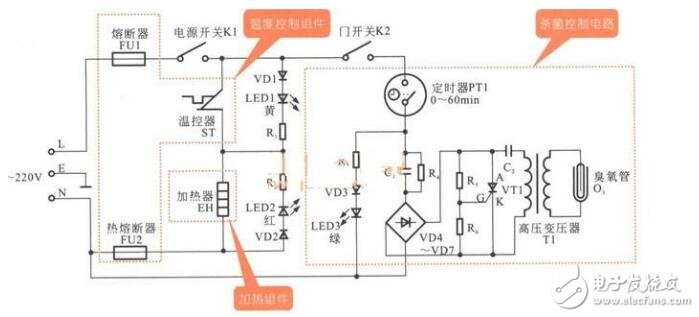

下圖所示為飲水機的電路結構。交流220V為飲水機供電。飲水機的電路是由加熱組件、殺菌控制電路、溫度控制組件、電源開關和門開關等部分構成的。
電源開關K1接通后，交流220V經溫控器ST為加熱器供電，開始燒水，水開后溫度上升，溫控器自動斷開，停止加熱。當保鮮柜門打開再關閉后，交流220V經定時器為臭氧管驅動電路供電，于是晶閘管和電容形成振蕩，振蕩信號經升壓變壓器為臭氧管提供高壓脈沖臭氧管產生臭氧對茶具消毒。

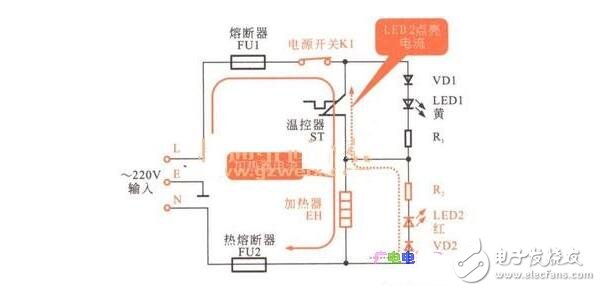

電源開關閉合后，交流220V電源由電源的L（火線）端經熔斷器FU1，電源開關K1，為加熱組件供電，加熱器開始工作。此時，加熱指示燈（LED2）紅燈被點亮，如下圖所示。

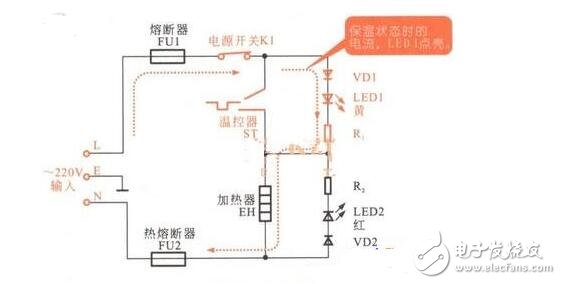

在常溫狀態溫控器ST兩處點是導通的，電流流過ST，加熱器發熱，當飲水機中的水溫達到97℃時（水開后），溫控器組件的內部斷開，切斷加熱器的供電電路，自動停止加熱。當水溫度下降到90℃以下時，溫控器又會自動接通，重新加熱，如下圖所示。
電源開關接通K1，門開關K2處于閉合狀態。旋轉定時器設定時間后，便接通殺菌控制電路，臭氧管O3，開始工作，產生臭氧為保鮮柜中的茶具消毒，如下圖所示。
