陷波器是一種諧振電路，或者說是一種自動開關的感應器，在天線工程上應用它可以根據信號的頻率，自動延長或縮短天線的長度。無線電接收機中專門用于消除某些無用信號以減小對有用信號的干擾的濾波器。

陷波器用在電路上濾除不需要的頻率的信號，比如在帶通濾波器通頻帶的邊緣外加陷波器，通常是串聯一個并聯諧振回路，或并聯一個串聯回路，它們的諧振頻率就是要濾除的頻率，在電視機電路中頻部分很常見。

陷波器基本電路原理圖

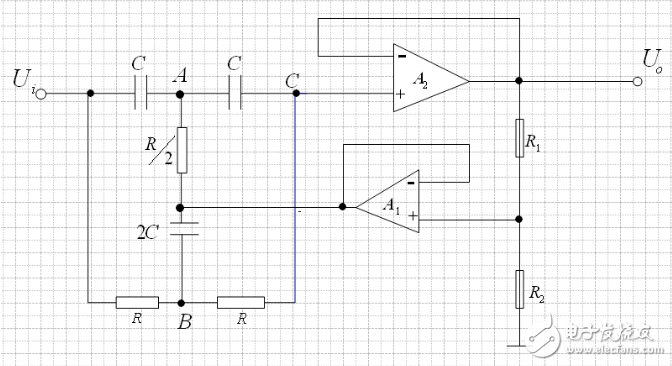

雙T型陷波器電路

圖中，A2用作放大器，其輸出端作為整個電路的輸出。A1接成電壓跟隨器的形式。因為雙T網絡只有在離中心頻率較遠時才能達到較好的衰減特性，因此濾波器的Q值不高。加入電壓跟隨器是為了提高Q值，此電路中，Q值可以提高到50以上，調節R、R，兩個電阻的阻值，來控制陷波器的濾波特性，包括帶阻濾波的頻帶寬度和Q值的高低。

參數的具體計算及選擇

本次設計要求消除疊加在頻率為1kHz以上的測試信號中所包含的50HZ工頻信號，所以中心頻率f0=50Hz，RC=1/314，令R=31.85歐姆，則C=100nf。

帶寬BW越小越好，取fH>=251Hz，fL<=s49Hz，可得BW=4（1-K）f0

即K=R2/R1+R2>0.99，R2>99R1，取R2=100千歐。

為了防止中心頻率漂移，要使用鍍銀云母電容或碳酸鹽電容和金屬膜電阻。常見衰減量為40—50dB，如果要得到60dB的衰減量，必須要求電阻的誤差小于0.1%，電容誤差小于0.1%。

電路組成

雙T陷波器MulTIsim仿真電路

仿真圖中的元器件參數

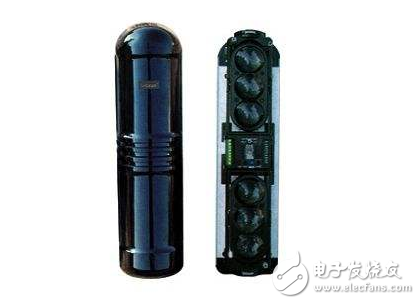

紅外對射是防盜報警系統中最實用和基礎的組成部分，可以在發生意外時能及時與外界聯系，得到援助，也因此在部分城市將其作為必備的安防設備。紅外對射無盲區和死角，使入侵者在不知不覺中觸警。入侵者無法以快速跳躍、匍伏或其它動作通過隱形紅外防衛射束網的防范范圍，當昆蟲或小動物等通過紅外防衛射束網時，由于不能完全遮斷紅外防衛射束所以不會產生誤報警。

紅外對射報警器原理

紅外發射機驅動紅外發光二極管發射出一束調制的紅外光束。在離紅外發射機一定距離處，與之對準放置一個紅外接收機。它通過光敏晶體管接收發射端發射的紅外輻射能量，并經過光電轉換將其轉變為電信號。此電信號經適當的處理再送往報警控制器電路。 分別置于收、發端的光學系統一般采用的是光學透鏡。它起到將紅外光聚集成較細的平行光束的作用，以使紅外光的能量能集中傳送。紅外發光管是置于發端光學透鏡的焦點上，而光敏晶體管是置于收端光學透鏡的焦點上。當有物體遮擋紅外光束，紅外接收器機無法收到紅外輻射能量，主機無法收到信號顧報警。

紅外對射報警主機接線圖

在面對紅外對射報警主機接線問題，首先需確認您的報警主機是16路輸入8路繼電器輸出可聯網報警主機。

1、IN1~IN16和I-com為16路報警輸入，可以接16個探測器，探測器的信號線一根接IN1，另一根接I-COM。

2、ID撥碼開關是用來設置主機地址的，在有多個主機的情況下需要給每一臺主機設置一個地址。如果只有一臺主機時此開關無作用。

3、輸出1-output（NOCNC）至8-output（nocnc）為8組繼電器輸出，接NO-C為常開輸出接點，接NC-C為常閉輸出接點。

4、c-output（nocnc）為公共輸出繼電器端子，接法同上，16路的任何一路有報警他都會有輸出。

5、16個報警指示燈分別對應16個報警探測器IN1~IN16的狀態，有報警信號時燈亮。8個輸出指示燈分別對應1-output（NOCNC）至8-output（nocnc）。

6、輸出端口可以接燈光、警號、聯動硬盤錄像機等設備、觸發自動撥號裝置等其它需要聯動的裝置。

7、另外你的這臺報警主機功能強大，CODE（D+GD-）是用來通訊的端口。可以連接電腦和網絡。但是使用前需要按照實際的輸入輸出對應關系編程。

8、12V端口是外接直流12V電源的供電端子。
